| Nama merek: | IWAVE |
| Nomor Model: | FDM-6802UGV |
| MOQ: | 2Unit |
| harga: | dapat dinegosiasikan |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C,D/P,T/T |

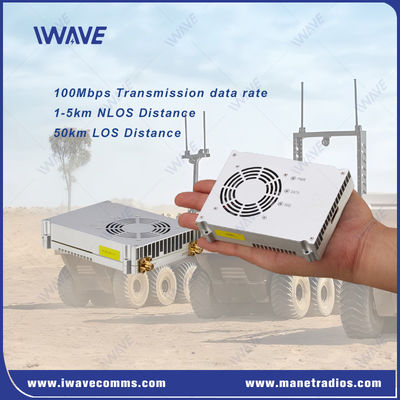

Wireless IP Digital Data Transceiver Untuk NLOS Video dan Data Komunikasi
Deskripsi
FDM-6802UGV adalah produk transmisi nirkabel yang dirancang oleh IWAVE berdasarkan chipset SOC yang matang, daya 2 watt, 2X2 MIMO.data dan data kontrol serial berdasarkan IP.
Tautan data digital ini menyediakan tautan yang kuat dan aman di pita frekuensi 600 MHz dan 1.4G Mendukung transmisi data Ethernet dan telemetri dupleks penuh.
Ini mendukung WEBUI / perangkat lunak manajemen untuk manajemen jaringan dan parameter yang dapat dikonfigurasi.
Fitur Utama
FDM-6802UGV mengadopsi mode kerja jaringan bintang untuk menyediakan saluran transmisi transparan IP untuk aplikasi lapisan atas seperti video dan data.
FDM-6802UGV mengadopsi protokol jaringan dinamis tinggi dua lapisan yang dikembangkan secara independen oleh tim IWAVE untuk mencapai kemampuan beradaptasi yang baik dengan lingkungan jaringan nirkabel,Kinerja jaringan dinamis dan kemampuan transmisi.
FDM-6802UGV secara otomatis menegosiasikan rute dengan semua node melalui lapisan link, tanpa konfigurasi manual, plug-to-play.Hal ini dapat dengan cepat membangun jaringan komunikasi kapan saja dan di mana saja dengan karakteristik penyebaran cepat, kompatibilitas tinggi, konsumsi daya rendah, dan bandwidth tinggi.

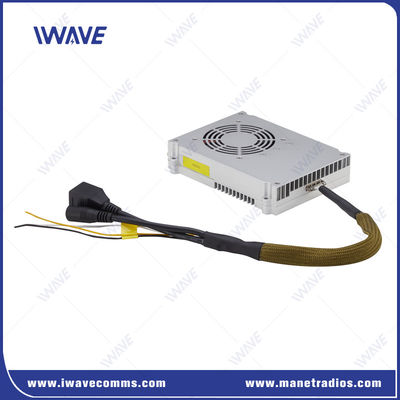

FDM-6802UGV mengadopsi antarmuka colokan penerbangan J30, mendukung komunikasi port serial dan komunikasi Ethernet, dan menyediakan akses Ethernet berkabel dan port serial data.
Keuntungan Teknologi
Ini mengadopsi teknologi agregasi pembawa teknologi CA yang dapat mengumpulkan dua pembawa bandwidth 20MHz bersama-sama untuk mencapai bandwidth pembawa nirkabel 40MHz,meningkatkan tingkat transmisi uplink dan downlink secara efektif, dan meningkatkan ketahanan dan kemampuan adaptasi lingkungan dari seluruh sistem transmisi nirkabel.
1. Mendukung bandwidth total yang lebih besar, mendukung agregasi pembawa 20MHz + 20MHz, dan tingkat puncak transmisi data melebihi 100Mbps.
2. Mendukung agregasi operator terus menerus dan agregasi operator non-terusan, yang lebih fleksibel.
3. Mendukung agregasi pembawa dari bandwidth yang berbeda, dan dapat menyesuaikan bandwidth dari agregasi pembawasesuai dengan gangguan lingkungan dan sumber daya spektrum yang tersedia, sehingga lebih mudah untuk beradaptasi dengan skenario yang berbeda.
4Mengirim ulang pada pembawa yang berbeda untuk menghindari gangguan data setelah pembawa tunggal diganggu.
5. Mendukung frekuensi hopping dari pembawa yang berbeda untuk lebih efektif menemukan pembawa bebas interferensi.
PeraturanFDM-6802UGVadalah solusi ideal untuk industri yang membutuhkan sistem transmisi nirkabel yang dapat diandalkan, dapat beradaptasi, dan berkinerja tinggi untuk tugas komunikasi video dan data penting.
|
Antarmuka Perintah |
Konfigurasi perintah AT |
API/HTTP/UART untuk konfigurasi perintah AT |
|
Manajemen Konfigurasi |
Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak manajemen |
|
|
Mode Kerja |
Modus server TCP |
Ketika diatur sebagai server TCP, server port serial menunggu koneksi komputer.
lKetika diatur sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan.
Server lTCP, klien TCP, UDP, multicast UDP, koeksistensi server/klien TCP, MQTT
|
|
Tingkat Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Mode Pass-through |
|
|
Manajemen Sistem |
Mendukung fungsi WATCHDOG, semua pengecualian tingkat sistem dapat diidentifikasi dan secara otomatis diatur kembali |
|
Spesifikasi
|
Umum |
Tanpa kabel |
|||
|
Teknologi |
Wireless berdasarkan Standar Teknologi TD-LTE |
Komunikasi |
1T1R |
|
|
Transmisi Video |
Transmisi video HD 1080p, H.264/H.265 adaptif |
Pengiriman data IP |
Mendukung transmisi data berdasarkan paket IP |
|
|
Enkripsi |
ZUC/SNOW3G/AES(128) Layer-2 Opsional |
Data Link |
Komunikasi full duplex |
|
|
Tingkat Data |
Max 100Mbps ((Uplink dan Downlink) |
Rasio Up & Down |
2D3U/3D2U/4D1U/1D4U |
|
|
Jangkauan |
UGV: 5-10KM dari tanah ke tanah ((LOS) |
Rantai Rekonstruksi Otomatis |
Penetapan ulang tautan otomatis setelah kegagalan tautan/mengerahkan kembali jaringan setelah kegagalan tautan |
|
|
Kapasitas |
64 simpul |
PEMANGAT |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102dBm |
|
Kekuatan Transmisi |
2 watt |
10 MHz |
-100dBm |
|
|
Latensi |
Delay antarmuka udara <30 ms |
5 MHz |
-96dBm |
|
|
Modulasi |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
Anti-Jamming |
Frequency Hopping dan Adaptive Modulation |
10 MHz |
-100dBm |
|
|
Bandwidth |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96dBm |
|
|
Konsumsi Daya |
30 watt |
Pilihan Frekuensi |
||
|
Input daya |
DC24V-DC27V |
1.4GHz |
1420Mhz-1530MHz |
|
|
Dimensi |
86*120*24,2mm |
600 MHz |
634Mhz-674Mhz |
|
|
Mekanis |
||
|
Suhu kerja |
-20°C~+55°C |
|
|
Dimensi |
130*100*25mm ((Anten tidak termasuk) |
|
|
Berat badan |
273g |
|
|
Antarmuka |
||
|

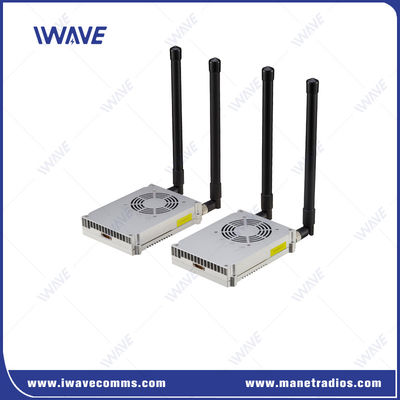

RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
Komunitas |
3xSerial Port |
1. DEBUG Serial Port |
|
Kekuatan |
1xDC INPUT |
DC24V-27V |
