| Nama merek: | IWAVE |
| Nomor Model: | FDM-66MN |
| MOQ: | 2 pcs |
| harga: | dapat dinegosiasikan |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | D/P,T/T,L/C |
Secure Wireless UGV/Drone Data Links untuk Komunikasi NLOS
Pengantar

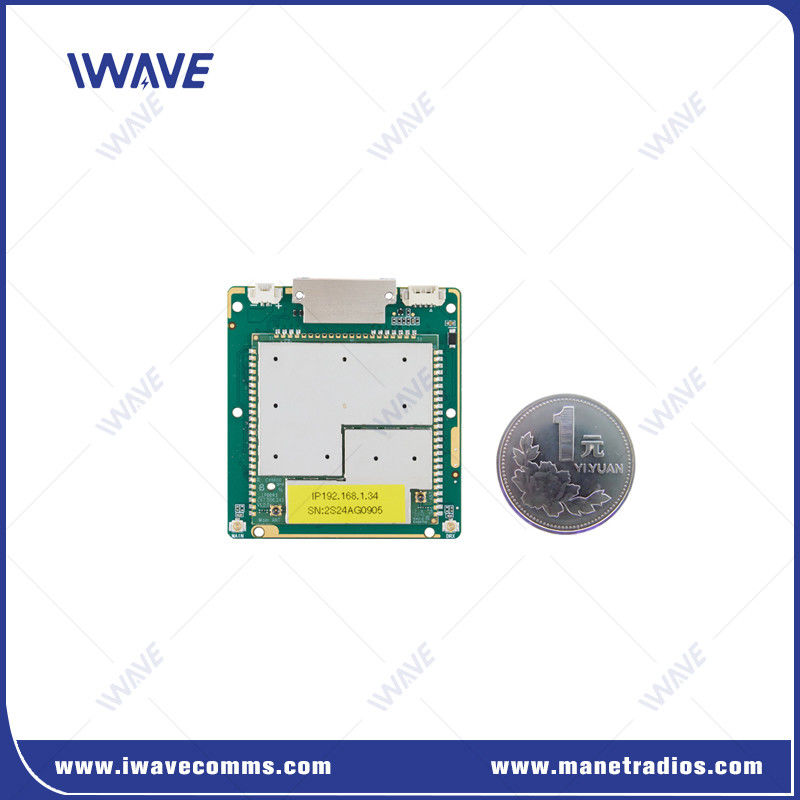

FDM-66MN adalah tautan data digital broadband paling canggih yang dirancang untuk robotika seluler dan sistem tak berawak.Perangkat lunak manajemen 4Ghz dapat dipilih.
FDM-66MN menyediakan jarak jauh dan komunikasi video dan telemetri nirkabel berkinerja tinggi antara satu atau lebih unit seluler dan stasiun kontrol di lingkungan off-grid dan terputus.
Fitur Utama
Tingkat Data Tinggi
●Uplink dan downlink 30Mbps
Jarak Komunikasi yang Panjang
● -Line of Sight (NLOS) dan lingkungan mobile: 500meter-3km
● Air ke tanah garis pandang: 10-15km
● Perpanjang jarak komunikasi dengan menambahkan penguat daya
● Dukungan amplifier RF eksternal (untuk manual)
Keamanan Tinggi
●Menggunakan bentuk gelombang eksklusif selain enkripsi AES 128
Integrasi yang Mudah
● Dengan antarmuka dan protokol standar
● 3*port Ethernet untuk menghubungkan perangkat IP eksternal
● Modul OEM untuk integrasi mudah ke berbagai platform, dan solusi konektivitas mandiri.
Dokumen API yang disediakan
●FDM-66MN menyediakan API untuk kompatibel dengan sistem operasi dan platform yang berbeda
Latensi Rendah
●Slave node - master node keterlambatan transmisi <= 30ms
Sensitivitas yang Tak Terbandingkan
● -103dBm/10MHz
Definisi antarmuka
| J30JZ Definisi: | ||||||
| Pin | Nama | Pin | Nama | Nama | Pin | |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | VIN DC | 22 | BOOT | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | VIN DC | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Aplikasi
Modul link radio miniatur, ringan dan didefinisikan perangkat lunak adalah mitra komunikasi yang andal untuk aplikasi tanpa awak untuk misi BVLoS tanpa awak, UGV, Robotics, UAS dan USV.,kemampuan jarak jauh dari FDM-66MN memungkinkan transmisi dupleks berkualitas tinggi secara bersamaan dari beberapa feed video full HD dan data kontrol dan telemetri.Ini dapat menyediakan komunikasi jarak 50km.Bahkan bekerja di lingkungan kota yang ramai tanpa jarak pandang, juga dapat memastikan jarak komunikasi lebih dari 20 km.
Spesifikasi
| Umum | ||
| Teknologi | Basis nirkabel pada standar teknologi nirkabel TD-LTE | |
| Enkripsi | ZUC/SNOW3G/AES ((128/256) OpsionalLayer-2 | |
| Tingkat Data | 30Mbps ((Uplink dan Downlink) | |
| Distribusi rata-rata adaptif tingkat data sistem | ||
| Mendukung pengguna untuk mengatur batas kecepatan | ||
| Jangkauan | 10km-15km ((udara ke tanah) 500m-3km ((NLOS Dari tanah ke tanah) |
|
| Kapasitas | 16 simpul | |
| Bandwidth | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Kekuatan | 25dBm±2 (2w atau 10w atas permintaan) Semua node secara otomatis menyesuaikan daya transmisi |
|
| Modulasi | QPSK, 16QAM, 64QAM | |
| Anti-Jamming | Otomatis melompat frekuensi lintas pita | |
| Konsumsi Daya | Rata-rata: 4-4.5Watt Max: 8Watt |
|
| Input daya | DC5V-32V | |
| Sensitivitas penerima | Sensitivitas (BLER ≤ 3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4GHz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Band frekuensi | |||||||
| 1.4GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4GHz | 2401.5-2481.5 MHz | ||||||
| Mode Komunikasi | Unicast, multicast, siaran | ||||||
| Mode Transmisi | Full Duplex | ||||||
| Mode Jaringan | Routing Dinamis | Otomatis memperbarui rute berdasarkan kondisi link real-time | |||||
| Kontrol Jaringan | Pemantauan Negara | Status koneksi /rsrp/snr/jarak/uplink dan downlink throughput | |||||
| Manajemen Sistem | WATCHDOG: semua pengecualian tingkat sistem dapat diidentifikasi, reset otomatis | ||||||
| Pengiriman ulang | L1 | Menentukan apakah akan mentransmisikan kembali berdasarkan data yang berbeda yang dibawa. (AM/UM); HARQ mentransmisikan kembali | |||||
| L2 | HARQ mengirimkan kembali | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serial Port | 2x RS232 | |
| Input daya | 2*Input daya (alternatif) | |
| Kontrol Transmisi Data | |||||
| Antarmuka Perintah | Konfigurasi perintah AT | Dukungan port VCOM/UART dan port lain untuk konfigurasi perintah AT | |||
| Manajemen Konfigurasi | Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak | ||||
| Mode Kerja | Modus server TCP Modus klien TCP Modus UDP Multicast UDP MQTT Modbus |
● Ketika diatur sebagai server TCP, server port serial menunggu koneksi komputer. ● Ketika diatur sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan. ● TCP server, TCP klien, UDP, UDP multicast, TCP server/klien koeksistensi, MQTT |
|||
| Tingkat Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Mode Transmisi | Mode pass-through | ||||
| Protokol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||

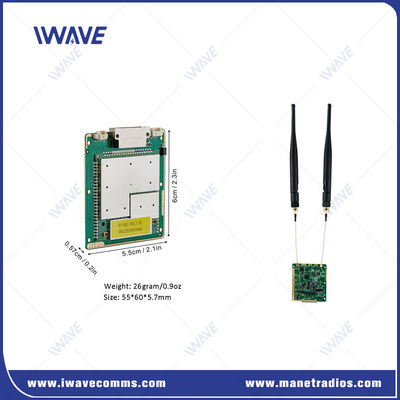

| Mekanis | ||
| Suhu | -40°C~+80°C | |
| Berat badan | 26 gram | |
| Dimensi | 60 x 55 x 5,7 mm | |
| Stabilitas | MTBF≥10000hr | |
