| Nama merek: | IWAVE |
| Nomor Model: | FD-6100 |
| MOQ: | 2Unit |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C,D/P,T/T |
Robotika NLOS 3km Unmanned System Telemetry Data dan HD Video IP MESH Oem Modul
Pengantar

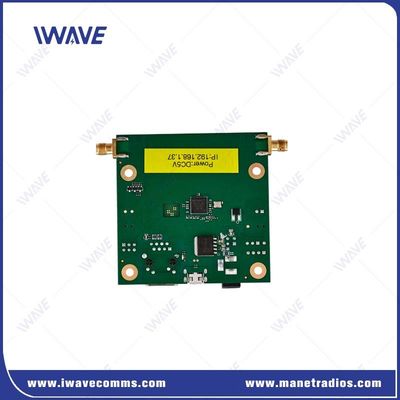

FD-6100 adalah kompak, tri-band OEM digital data link yang beroperasi di 800MHz, 1.4GHz, dan 2.4GHz band frekuensi.Hal ini sangat cocok untuk pengawasan dan aplikasi siaran video di UAV (Unmanned Aerial Vehicles) dan UGV (Unmanned Ground Vehicles). IP Mesh radio menawarkan solusi MANET (Mobile Ad-hoc Network) yang dapat diandalkan dan dapat disesuaikan bahkan untuk lingkungan yang paling menuntut.FD-6100 memastikan koneksi yang kuat dan aman di ketiga pita frekuensi, menggunakan teknologi FHSS (Frequency Hopping Spread Spectrum) dan memanfaatkan sensitivitas tinggi standar teknologi TD-LTE untuk memberikan kinerja RF yang kuat.kemampuan jarak jauh memungkinkan komunikasi video dan telemetri nirkabel berkualitas tinggi.
Fitur Utama
|
● Desain jaring fluida penyembuhan diri yang dioptimalkan untuk aplikasi seluler ● Kecepatan data: 30Mbps (digabungkan Uplink dan Downlink) ● Operasi frekuensi tiga band (800MHz/1.4GHz/2.4GHz, dapat dipilih melalui perangkat lunak) ● Format OEM (bare board) untuk integrasi platform yang lancar ● Jarak jauh Line-of-Sight (LOS) untuk UAV: 10km (Air to Ground) ● Daya Output Total yang dapat disesuaikan hingga 25dBm ● Mendukung hingga 32 node pada jaringan MESH frekuensi tunggal ● Rentang daya RF yang dapat disesuaikan: -40dBm sampai +25dBm ● Mendukung konfigurasi Mesh, Point-to-Multipoint, dan Point-to-Point ● Transmisi IP dan Serial Data secara bersamaan ● Kisaran suhu operasi: -40°C sampai +80°C ● Enkripsi AES 128/256-bit untuk keamanan |
|
Aplikasi

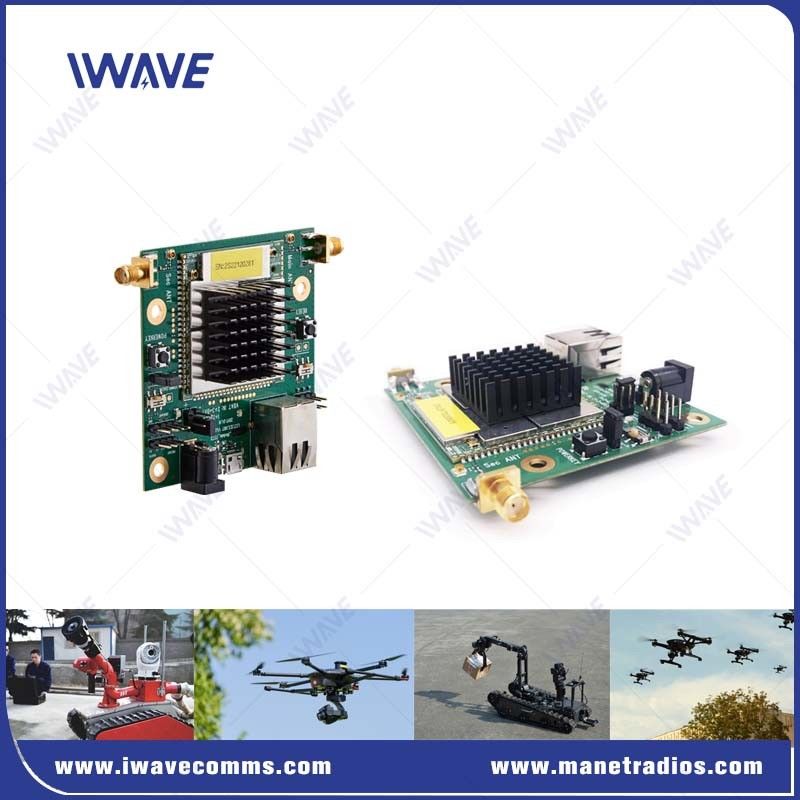

FD-6100 memungkinkan jaringan mesh yang terbentuk sendiri dan sembuh sendiri. Jaringan mesh meningkatkan ketahanan, memperluas jangkauan dan menyederhanakan komunikasi kolaboratif.Ini ideal untuk ukuran dan berat aplikasi UxV kritis, menawarkan SWaP dari solusi bare-board untuk platform dan sistem integrasi.
●Ideal untuk digunakan untuk cakupan luas & multi-hop, aplikasi mobile seperti robotika
● Komunikasi taktis
●Transmisi video nirkabel kendaraan darat tak berawak
Spesifikasi
| Umum | ||
| TEKNOLOGI | MESH berbasis pada standar teknologi nirkabel TD-LTE | |
| Enkripsi | ZUC/SNOW3G/AES ((128) OpsionalLayer-2 | |
| RATE DATA | 30Mbps ((Uplink dan Downlink) | |
| RANGE | 10km ((udara ke tanah) 500m-3km ((NLOS Bumi ke tanah) | |
| Kapasitas | 16 simpul | |
| Kekuatan | 23dBm±2 (2w atau 10w atas permintaan) | |
| LATENCY | Transmisi satu hop≤30ms | |
| Modulasi | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Otomatis melompat frekuensi lintas pita | |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Konsumsi Listrik | 5 watt | |
| Kekuatan Input | DC12V | |
| PEMANGAT | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Band frekuensi | ||
| 2.4GHz | 2401.5-2481.5 MHz | |
| 1.4GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Komunitas | ||
| Tingkat Listrik | 2.85V domain tegangan dan kompatibel dengan tingkat 3V/3.3V | |
| Data kontrol | Modus TTL | |
| Tingkat Baud | 115200bps | |
| Mode Transmisi | Mode pass-through | |
| Tingkat Prioritas | Prioritas lebih tinggi dari port jaringan Ketika transmisi sinyal adalah crown, data kontrol akan ditransmisikan dengan prioritas |
|
| Catatan:1Data yang dikirim dan diterima disiarkan di jaringan. Setelah jaringan berhasil, setiap node FD-6100 dapat menerima data serial. 2Jika Anda ingin membedakan antara mengirim, menerima dan mengendalikan, Anda perlu tentukan format sendiri |
||
| Mekanis | ||
| Suhu | -40°C~+80°C | |
| Berat badan | 50 gram | |
| Dimensi | 7.8*10,8*2cm | |
| Stabilitas | MTBF≥10000hr | |
| Antarmuka | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| Komunitas | 1x KOMUART | |
| Kekuatan | DC INPUT | |
| Indikator | Tri-COLOR LED | |
|
|
