| Nama merek: | IWAVE |
| Nomor Model: | FDM-6800 |
| MOQ: | 2 |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | T/T |
20km FPGA UAV Telemetry Video Data Link
Pengantar
FDM-6800 adalah perangkat transmisi data broadband 2X2 MIMO.Dengan transmisi data dua arah dan desain ringan, sangat cocok untuk kontrol telemetri UAV kecil dan akuisisi video latensi rendah.
Beratnya hanya 33g, hanya mengkonsumsi 5W konsumsi daya tetapi memberikan 200mW daya output, FDM-6800 sangat ideal untuk ukuran dan berat aplikasi UxV kritis,menawarkan SWaP dari solusi bareboard.

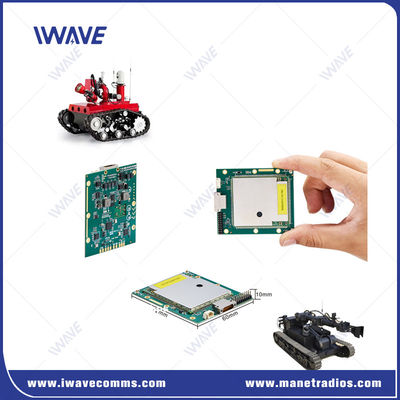

FDM-6800 tersedia dalam format OEM (bare board) untuk integrasi platform.
Aplikasi
FDM-6800 bekerja di 600MHz dan 1.4GHz dual-frequency band secara bersamaan. Pengguna dapat secara manual memilih frekuensi kerja melalui manajemen jaringan kami.Pengguna juga dapat mengaktifkan fungsi lompatan frekuensi, pada saat ini, FDM-6800 akan bekerja pada kedua band. Setelah terganggu, ia akan dengan cepat dan otomatis melompat frekuensi kerja antara 600Mhz dan 1.4Ghz.
Kami tidak hanya membangun teknologi yang unggul, kami membantu Anda mendapatkan hasil maksimal dari itu fungsionalitas out-of-the-box dukungan berkelanjutan penelitian dan pengembangan tak henti
Fitur

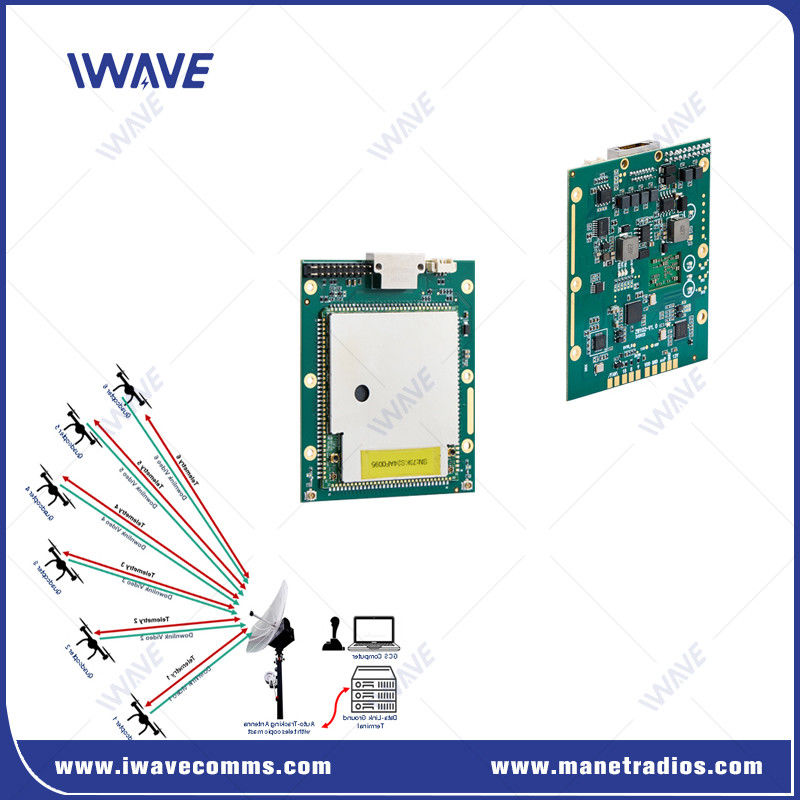

Satu master node mendukung 64 slave node
Transmisi data video, mavelink dan telemetri nirkabel 20km dari udara ke tanah
Dukungan transmisi mobile non line of sight (NLOS) 1-3km
FHSS dalam pita dan lintas pita untuk anti interferensi
Dual band 600Mhz dan 1,4Ghz dapat dipilih
Lompatan frekuensi dari 600Mhz ke 1,4Ghz untuk anti-jamming
Ukuran kecil, berat ringan, mudah dipasang
Desain kombinasi modular yang sangat terintegrasi
RJ45/TTL/RS232/RS485/RS422/SBUS
Radio yang didefinisikan oleh perangkat lunak,SDR, operasi halaman web yang mudah
Perangkat lunak manajemen jaringan untuk benar-benar memantau SNR, RSSI, Topologi dan jarak antara node.
Dokumen API tersedia untuk diintegrasikan ke dalam platform pihak ketiga.
Spesifikasi
| Teknologi | Wireless berdasarkan standar teknologi TD-LTE |
| Enkripsi | ZUC/SNOW3G/AES(128) Layer-2 Opsional |
| Tingkat Data | Hingga 100Mbps ((Uplink dan Downlink) |
| Jangkauan Komunikasi | Udara ke tanah 20km NLOS dari tanah ke tanah 1-3km |
| Node | 64 simpul |
| MIMO | 2x2 MIMO |
| Kekuatan RF | 23dBm±2 (2w, 5w atau 10w atas permintaan) |
| Latensi | Akhir ke akhir≤5ms-15ms |
| Modulasi | Adaptif QPSK, 16QAM, 64QAM |
| Anti-Jamming | FHSS ((Frequency Hop Spread Spectrum) |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
| Konsumsi Daya | 5 watt |
| Input daya | DC5-32V |
| Dimensi | 72*60*10mm |
| Berat badan | 33 g |
| Frekuensi Band Dual | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| RF | 2 x IPX |
| Port LAN | 3x Ethernet Port |
| Bagaimana? | 2xCOMUART |
|
|
