| Nama merek: | IWAVE |
| Nomor Model: | FD-780X |
| MOQ: | 2 |
| harga: | negotiable |
| Waktu Pengiriman: | 5-10Hari |
| Ketentuan Pembayaran: | T/T,L/C,D/P |
1.4GHz Long Distance FHSS FPGA Mesh Long Range Data Link Module Untuk UAV Swarm
Pengantar

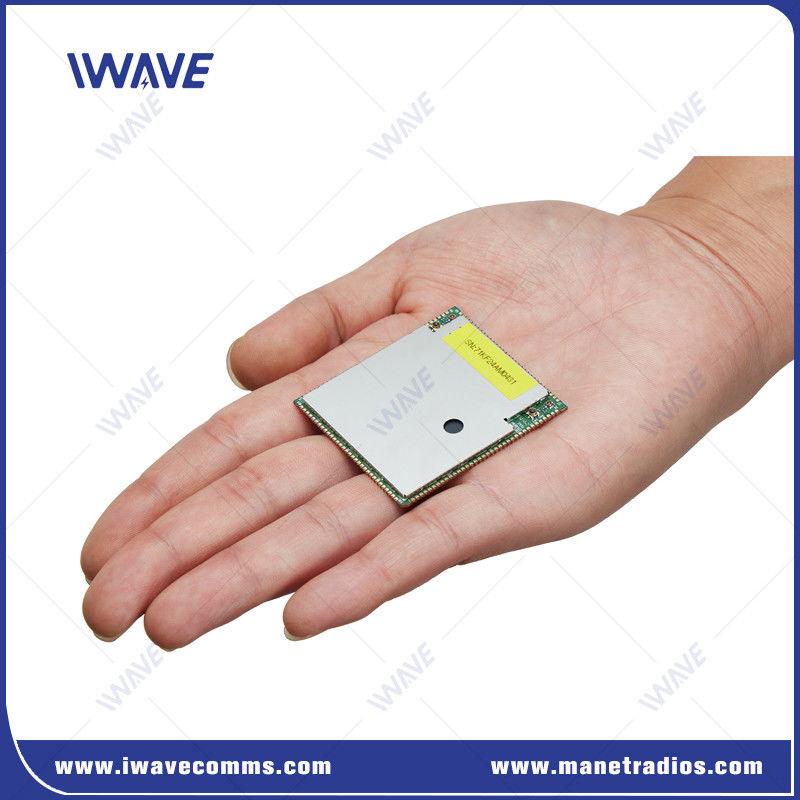

FD-780X adalah SDR Mesh long range data link yang menggunakan solusi FPGA.secara otomatis memilih frekuensi optimal dalam kehadiran interferensi elektromagnetikHal ini memungkinkan jaringan broadband organisasi diri dan transmisi dalam skenario yang kompleks.seperti pada UAV bergerak atau USVHal ini terutama digunakan untuk interkoneksi multimedia antara drone dan stasiun dasar, serta berfungsi sebagai node relay Mesh.Pengguna dapat mengembangkannya dengan sistem mereka sendiri dan IWAVE akan menawarkan gambar jejak,pinut dan referensi skematik dokumen jejak untuk pengembangan Anda.
Keuntungan darilink data jarak jauh
|
|
|
Aplikasi
 |
|
|
SpesifikasiPengirim video nirkabel
|
Item Fungsi |
Deskripsi |
Rincian |
|

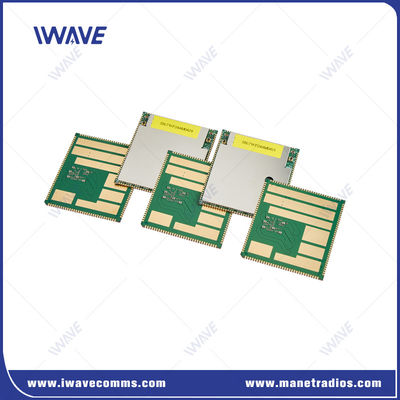

PCB |
papan antarmuka satu sisi |
Jangkauan toleransi: 460,58 ± 0,15 mm 520,00±0,15 mm 2.90±0.10mm |
|
RF |
Band RF 1 |
1420-1530MHz |
|
Band RF 2 |
566-678MHz |
|
|
Tingkat Daya |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Sensitivitas (1Mbps) |
1.4G ((14700 saluran) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200saluran) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|

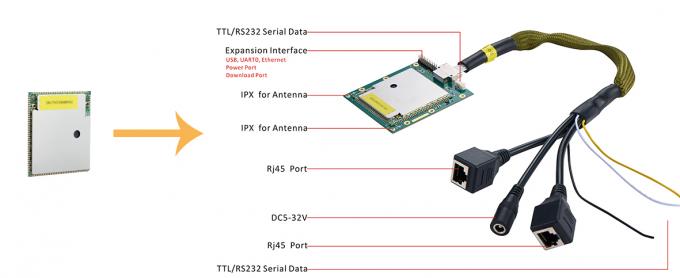

Antarmuka |
UART |
3 |
|
HSIC |
USB 2.0 Kecepatan Tinggi |
|
|
USB |
USB 2.0 Kecepatan Tinggi |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Kekuatan |
VSYS |
3.7V ~ 4.35V,menyarankan 4.0V (input) |
|
D1V8A |
1.8V output |
|
|
A2V85A |
2.85V output |
|
|
VCC_D3V3 |
3.3V output |
|
|
5V_FEM |
Sumber daya chip RF PA (Input) |
|
|
Jaringan |
Mode Jaringan |
Jaringan Ad Hoc Tanpa Pusat |
|
Kapasitas |
Max 32 simpul |
|
|
Hops |
Mendukung topologi routing multi-hop, hingga 31 hop |
|
|
Komunikasi |
Mendukung mode transmisi unicast, multicast, dan siaran. Setiap node dapat menggunakan tiga mode ini untuk komunikasi |
|
|
Tingkat Data |
Semua node berkomunikasi dan berbagi bandwidth kerja, dan tingkat maksimum adalah 100Mbps |
|
|
Sinkronisasi Waktu |
Independen dari jam eksternal, otomatis sinkron |
|
|
Kontrol daya |
Semua node menyesuaikan adaptif daya transmisi |
|
|
Subnet Fusion |
Dukungan membagi satu jaringan menjadi beberapa jaringan |
|
|
Kecepatan Gerak |
Dukungan maksimum 300km/jam |
|
|
Penyerahan ulang |
HARQ Retransmisi |
|
|
Anti-jam |
Mendukung lompatan frekuensi dinamis di dalam dan di seluruh pita frekuensi |
Layanan OEM/ODM:
Jika Anda ingin menampilkan logo merek Anda sendiri pada barang-barang seperti kabel, kantong paket, label atau di mana saja.
Kemasan:
Menurut Stardard Export Packing.
Kotak karton, kotak kayu, palet kayu.
Pengiriman:
- Ekspres internasional seperti UPS, TNT, DHL, dll
- Penerbangan internasional: CA, AA, EA, dll
- Lewat laut
|
|
