| Nama merek: | IWAVE |
| Nomor Model: | FDM-680X |
| MOQ: | 2 |
| harga: | negotiable |
| Waktu Pengiriman: | 5-10Hari |
| Ketentuan Pembayaran: | T/T,L/C,D/P |
Anti-Jamming 300km / H Kecepatan FHSS Frekuensi Hopping UAV Data Link
Pengantar

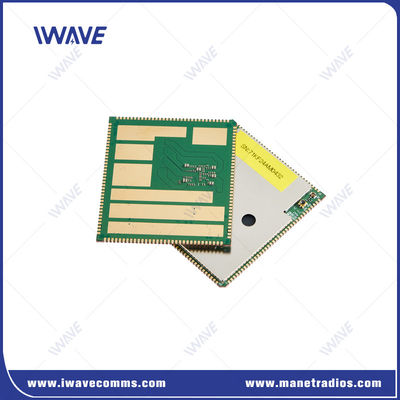

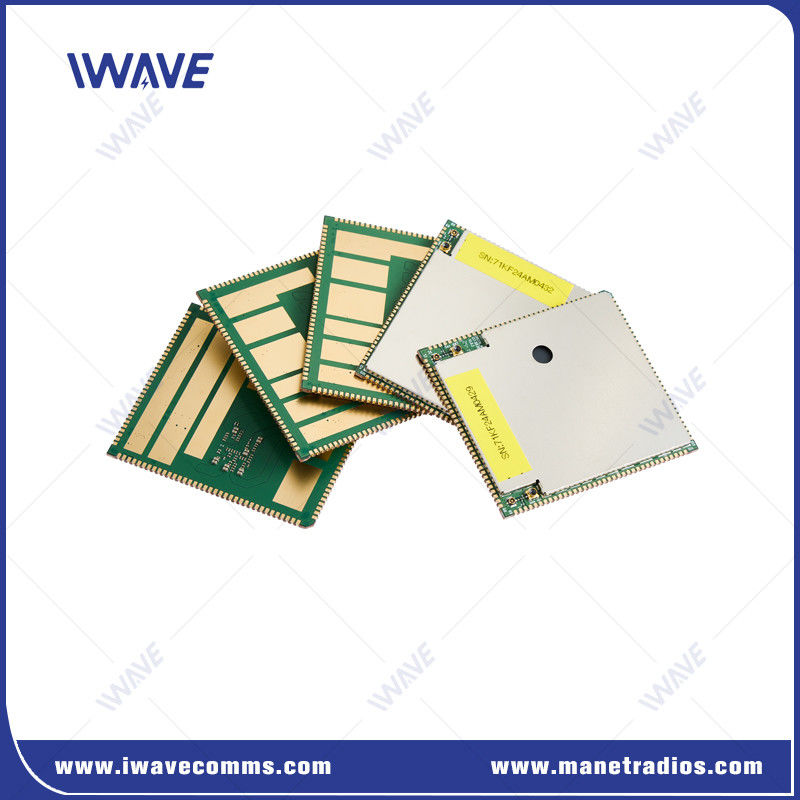

FDM-680X adalah IP MESH SDR ((SoftwareDefined Radio)UAV Data Linkbekerja pada pita 1,4 GHz dan pita 600MhzIni memiliki kemampuan jaringan 63-hop dan 64 node, 200MW (2x2 MIMO) daya keluar, hingga 100Mbps data rate dan enkripsi AES,sangat cocok untuk pengambilan video di tempat dan dapat digunakan secara luas dalam aplikasi UAV/UGV/USV dan komunikasi darurat di bidang perlindungan kebakaran, penyelamatan, pengawasan dan polisi.
Pengguna dapat mengembangkan dan mengintegrasikannya ke dalam sistem mereka sendiri dengan dukungan penuh tim IWAVE.
IWAVE adalah perusahaan teknologi global, mengubah cara kita berkomunikasi melalui solusi yang menghubungkan pengguna dengan segala cara.Solusi komunikasi inovatif kami memungkinkan kemampuan untuk beroperasi, berbagi dan berkomunikasi data nirkabel dengan bandwidth tinggi, transmisi suara dan video antara dan antara kendaraan udara tak berawak (UAV),Kendaraan darat tak berawak (UGV) dan sistem kendaraan tak berawak lainnya.
Keuntungan dariUAV Data Link
Video multi-cast
Dalam konfigurasi titik ke multipoint, FDM-680Xr menyediakan kemampuan untuk streaming video berkualitas tinggi ke beberapa node penerima
Latensi Rendah
FDM-680X dirancang untuk aplikasi robot jarak jauh yang dapat diandalkan dengan waktu nyata, informasi langsung dari node seluler dengan latensi 5-15ms.
Jaringan Resilien
Dirancang untuk menyediakan jaringan yang tangguh, FDM-680X dilengkapi dengan 566-678Mhz dan 1420-1530Mhz pilihan frekuensi.frekuensi kerja akan secara otomatis melompat dalam band ini dalam lingkungan gangguan yang kompleks.
Kinerja Tinggi
Sistem ini menyediakan kecepatan data 100Mbps untuk uplink dan downlink secara bersamaan, memungkinkan transfer data yang efisien dalam aplikasi yang menuntut.
Kekuatan Self-Adaptive
FDM-680X secara dinamis menyesuaikan daya pemancar dan penerima berdasarkan kondisi saluran, mengoptimalkan konsumsi energi dan mengurangi gangguan jaringan untuk kinerja yang lebih andal.
PenerapanUAV Data Link
|
|
 |
SpesifikasiUAV Data Link
|
Fungsi |
Deskripsi |
Rincian |
|
Ukuran PCB |
46.58±0.15mm 520,00±0,15 mm 2.90±0.10mm |
|
|
RF |
Frekuensi |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
Tingkat Daya RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Sensitivitas |
1Mbps |
1.4Ghz ((14700 titik frekuensi) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 titik frekuensi) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 titik frekuensi) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 titik frekuensi) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
Antarmuka |
UART |
3 |
|
HSIC |
USB 2.0 Kecepatan Tinggi |
|
|
USB |
USB 2.0 Kecepatan Tinggi |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenna |
2 |
|
|
Kekuatan |
VSYS |
3.7V ~ 4.35V ((4V disarankan) |
|
D1V8A |
1.8V Daya Keluar |
|
|
D2V85A |
2.85V Daya Keluar |
|
|
VCC_D3V3 |
3.3V Daya Keluar |
|
|
5V_FEM |
Menghidupkan chip RF PA |
|
|
Node master-slave |
Konfigurasi simpul pusat |
Setiap node di jaringan dapat dikonfigurasi sebagai node master. |
|
Tingkat Data |
Semua node berbagi uplink dan downlink sistem kapasitas data rate |
|
|
Kapasitas |
Mendukung jumlah node jaringan N≥2 dan hingga 64 node layanan atau 63 node keadaan IDLE. |
|
|
Mode Komunikasi |
Setiap node di jaringan dapat dikonfigurasi sebagai node master. |
|
|
Semua node berbagi uplink dan downlink sistem kapasitas data rate |
||
|
Akses |
Mendukung beberapa node slave untuk mengakses jaringan Pada saat yang sama. |
|
|
Tingkat Data |
Semua node slave dan master node berbagi kerja Bandwidth dalam satu arah. Simultan hulu dan hilir (20Mhz, tidak kurang dari 100Mbps) |
|
|
Status Koneksi |
Semua node di jaringan tetap terhubung setiap saat. |
|
|
Kontrol daya |
Adaptif menyesuaikan daya transmisi. |
|
|
Booting up |
Kedua node master dan node slave mendukung preset |
|
|
Daya tetap |
Konfigurasi daya tetap (hanya memodifikasi master node) |
|
|
Frekuensi tetap |
Konfigurasi frekuensi kunci |
|
FAQ:
Pertanyaan: Bisakah SDR UAV data link ini mendukung model P2P atau P2MP?
Jawaban: Ya.
Pertanyaan: Berapa banyak node yang didukung dalam satu jaringan?
Jawaban: Jaringan bintang ini memiliki maksimum 64 node, dan jaringan Mesh memiliki maksimum 32 node
|
|
