| Nama merek: | IWAVE |
| Nomor Model: | FD-61MN |
| MOQ: | 2 pcs |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C,D/P,T/T |
Model:FD-61MN

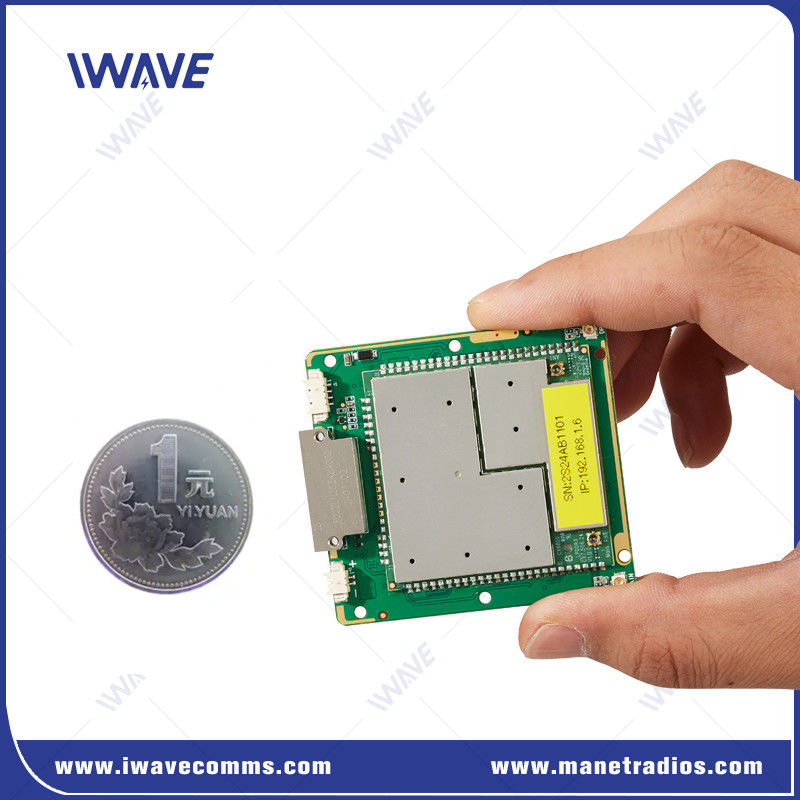

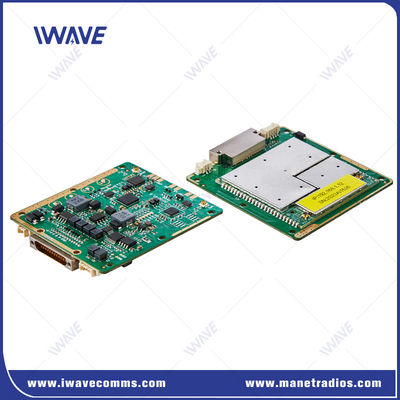

FD-61MN Miniatur Tri-band Digital IP MESH Modul untuk UAV Swarm dan Armada Robotik
Pengantar
PeraturanFD-61MNadalah miniatur OEMModul transmisi data IP Digital Mesh tiga banddirancang untukDrone,UAV,UGV,USV, dan kendaraan tak berawak otonom lainnya. Modul ini memungkinkan streaming video dan data yang mulus dalam jaringan terdesentralisasi, "tanpa infrastruktur", menggunakan tiga pita frekuensi yang dapat dipilih:800MHz,1.4GHz, dan2.4GHz. Ini mengintegrasikanAutomatic frequency hopping (FHSS)danmodulasi adaptifuntuk peningkatan kinerja di lingkungan RF yang kompleks.
Jaringan Jaringan Membentuk Sendiri dan Menyembuhkan Sendiri: Beradaptasi secara otomatis saat node bergabung atau pergi, mempertahankan konektivitas terus-menerus bahkan jika beberapa node hilang.
Teknologi Anti-Jamming: PenggunaanAdaptive coding dan modulationuntuk menyesuaikan diri dengan perubahan kondisi sinyal, meminimalkan jitter dan memastikan transmisi data yang stabil.
Komunikasi jarak jauh:
NLOS (Non-Line of Sight)rentang:1-3 kmuntuk kendaraan darat tak berawak.
Air-to-Groundrentang:Hingga 10 kmuntuk UAV.
Beberapa Pelabuhan Komunikasi:
Port Ethernetuntuk transmisi data yang fleksibel.
Pelabuhan UARTuntuk komunikasi serial, memungkinkan kontrol armada UAV/UGV.
Kontrol Armada UAV Swarm dan UGV: Mendukung kontrol yang tepat atas beberapa unit melalui port serial, menggunakan alamat IP dan port untuk mengelola data kontrol.
Format OEM kompak: Desain bareboard untuk integrasi yang mudah ke dalam sistem robot.
Video nirkabel & Data Link: Menyediakan layanan video dan data definisi tinggi untuk kendaraan tak berawak di lingkungan taktis, seperti operasi keamanan dan pertahanan.
Integrasi Sistem Robot: FD-61MN dapat disematkan ke dalam UAV, UGV, USV, dan sistem otonom lainnya untuk streaming dan kontrol data real-time.
Kontrol Multi-Robot: Memungkinkan telemetri yang tepat dan kontrol dari beberapa UAV atau UGV melalui komunikasi berbasis IP.
Jangkauan Skalable: Jangkauan dapat diperluas dengan penguat penguat tambahan untuk penyebaran yang lebih besar.
Spesifikasi
| Umum | ||
| Teknologi | MESH berbasis pada standar teknologi nirkabel TD-LTE | |
| Enkripsi | ZUC/SNOW3G/AES ((128/256) OpsionalLayer-2 | |
| Tingkat Data | 30Mbps ((Uplink dan Downlink) | |
| Distribusi rata-rata adaptif dari tingkat sistem | ||
| Mendukung pengguna untuk mengatur batas kecepatan | ||
| Jangkauan | 10km ((udara ke tanah) 500m-3km ((NLOS Dari tanah ke tanah) |
|
| Kapasitas | 32 simpul | |
| Bandwidth | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Kekuatan | 25dBm±2 (2w atau 10w atas permintaan) | |
| Modulasi | QPSK, 16QAM, 64QAM | |
| Anti-Jamming | Otomatis melompat frekuensi lintas pita | |
| Konsumsi Daya | Rata-rata: 4-4.5Watt Max: 8Watt |
|
| Input daya | DC5V-32V | |
| Band frekuensi | |||||||
| 1.4GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4GHz | 2401.5-2481.5 MHz | ||||||
| Tanpa kabel | |||||||
| Mode Komunikasi | Unicast, multicast, siaran | ||||||
| Mode Transmisi | Full Duplex | ||||||
| Mode Jaringan | Penyembuhan diri | Adaptasi diri, organisasi diri, konfigurasi diri, pemeliharaan diri | |||||
| Routing Dinamis | Otomatis memperbarui rute berdasarkan kondisi link real-time | ||||||
| Kontrol Jaringan | Pemantauan Negara | Status koneksi /rsrp/snr/jarak/uplink dan downlink throughput | |||||
| Manajemen Sistem | WATCHDOG: semua pengecualian tingkat sistem dapat diidentifikasi, reset otomatis | ||||||
| Pengiriman ulang | L1 | Menentukan apakah akan mentransmisikan kembali berdasarkan data yang berbeda yang dibawa. (AM/UM); HARQ mentransmisikan kembali | |||||
| L2 | HARQ mengirimkan kembali | ||||||
| Sensitivitas penerima | Sensitivitas (BLER ≤ 3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4GHz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Antarmuka | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serial Port | 3x PORT SERIAL | |
| Input daya | 2*Input daya (alternatif) | |
| Mekanis | ||
| Suhu | -40°C~+80°C | |
| Berat badan | 26 gram | |
| Dimensi | 60 x 55 x 5,7 mm | |
| Stabilitas | MTBF≥10000hr | |
Video
|
|
