| Nama merek: | IWAVE |
| Nomor Model: | FD-61MN |
| MOQ: | 2 pcs |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C,D/P,T/T |
Super Miniature Tri-band Digital IP MESH Data Transmission Module untuk UAV
Pengantar

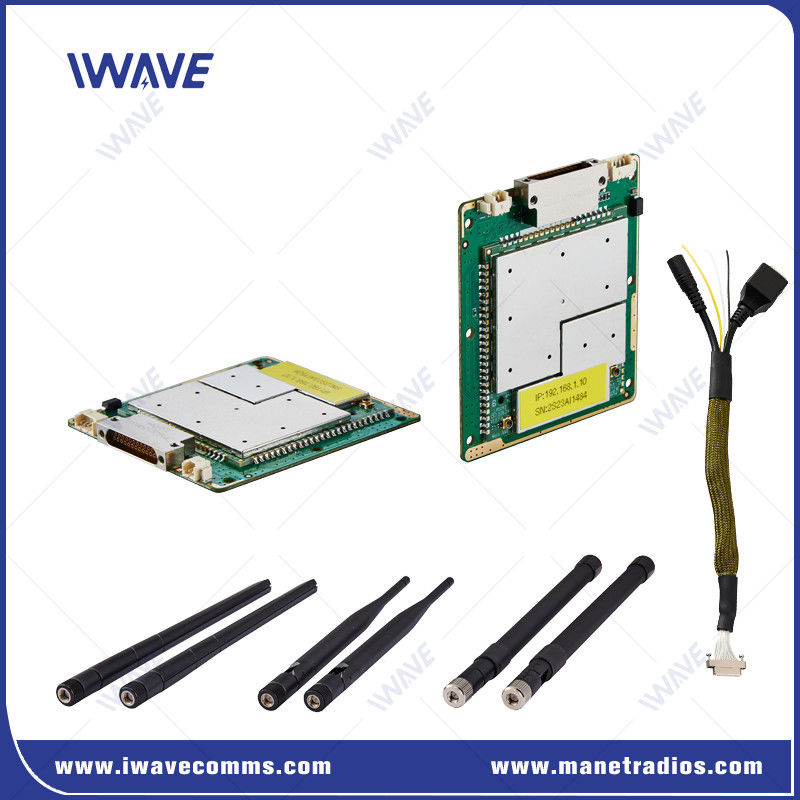

FD-61MN adalah modul transmisi data Digital IP MESH tri-band miniatur OEM untuk drone, UAV, UGV, USV dan kendaraan tak berawak otonom lainnya.Digital mesh link ini streaming video dan data melalui jaringan "infrastrukturless" di dalam tiga software-selectable band frekuensi 800Mhz, 1,4 GHz dan 2,4 GHz.
Sebagai kompak Software-Defined Radio (SDR), FD-61MN sangat ideal untuk berbagai drone, sistem robot, dankendaraan otonom, menawarkan jangkauan operasional yang mengesankan hingga 10 km. Kemampuan pembentukan dan penyembuhan sendiri, bersama dengan lompatan frekuensi tak terbatas, memastikan komunikasi yang dapat diandalkan,sementara algoritma daftar hitam berbasis waktu cerdas meningkatkan kinerjanya.
Fitur
Standar Komunikasi:
Berdasarkan standar komunikasi nirkabel TD-LTE.
Mengoperasikan independen dari stasiun dasar pembawa apapun.
Layanan Data:
Menyediakan tautan komunikasi nirkabel untuk video HD, data, dan data kontrol serial berdasarkan IP.
Teknologi Anti Interferensi:
Menggunakan teknologi frekuensi otomatis (FHSS).
Menggunakan modulasi adaptif untuk meningkatkan ketahanan terhadap interferensi.
Jaringan Pembentukan Diri dan Penyembuhan Diri:
Membangun jaringan mesh yang terus beradaptasi.
Memungkinkan node untuk bergabung atau keluar secara dinamis, memastikan kontinuitas bahkan ketika node hilang.
Aplikasi
Advanced Wireless Video dan Data Links
Menyediakan layanan video dan data HD berdasarkan IP untuk unit taktis yang sangat mobile di bidang keamanan dan pertahanan.
Format OEM untuk Integrasi Platform

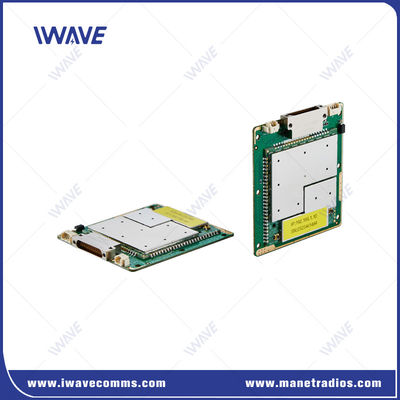

FD-61MN tersedia dalam format OEM (bare board), sehingga cocok untuk integrasi ke dalam berbagai sistem robot.
Telemetry Control Data Transmission (Transmisi data kontrol telemetri)
Mampu menerima dan mengirimkan data kontrol telemetri melalui alamat IP dan port, memungkinkan kontrol yang akurat dari unit individu dalam sistem multi-robot.
Jangkauan Skalable
Jangkauan tambahan dapat dicapai melalui penambahan penguat penguat, meningkatkan kemampuan operasional.
Spesifikasi
| Teknologi | Adhoc berdasarkan Standar Teknologi TD-LTE |
| Enkripsi | ZUC/SNOW3G/AES128 Layer-2 Opsional |
| Tingkat Data | Max 30Mbps ((Uplink dan Downlink) |
| Jangkauan Komunikasi | Udara ke tanah 10km NLOS dari tanah ke tanah 1-3km |
| Node | 16 simpul |
| Kekuatan RF | 23dBm±2 (2w, 5w atau 10w atas permintaan) |
| Latensi | Akhir ke akhir≤5ms-15ms |
| Modulasi | Adaptif QPSK, 16QAM, 64QAM |
| Anti-Jamming | FHSS ((Frequency Hop Spread Spectrum) |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| Konsumsi Daya | 5 watt |
| Input daya | DC5-32V |
| Dimensi | 60 x 55 x 5,7 mm |
| Berat badan | 26g |
| Frekuensi Tri-Band | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |
| RF | 2 x IPX |
| Port LAN | 3x Ethernet Port |
| Bagaimana? | 1xCOMUART |
| Input daya | 1* DC5-32V |
Fungsi Serial Port yang Kuat untuk Layanan Data
1. Tingkat tinggi sTransmisi data port udara: laju baud sampai 460800
2.Multiple mode kerja port serial: TCP Server mode, TCP Client mode, UDP mode, UDP multicast mode, mode transmisi transparan, dll
3.MQTT, Modbus dan protokol lainnya. Mendukung mode jaringan serial port IoT, yang dapat digunakan secara fleksibel untuk jaringan.pengguna dapat dengan akurat mengirim instruksi kontrol ke node lain (drone, anjing robot atau robot tak berawak lainnya) melalui remote controller alih-alih menggunakan mode siaran atau multicast.
|
Antarmuka Perintah |
Konfigurasi perintah AT |
API/HTTP/UART untuk konfigurasi perintah AT |
|
Manajemen Konfigurasi |
Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak manajemen |
|
|
Mode Kerja |
Modus server TCP Modus klien TCP Modus UDP Multicast UDP MQTT Modbus |
AkuKetika diatur sebagai server TCP, server port serial menunggu koneksi komputer.
AkuKetika ditetapkan sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan.
AkuServer TCP, klien TCP, UDP, multicast UDP, koeksistensi server/klien TCP, MQTT
|
|
Tingkat Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Mode Pass-through |
|
|
Manajemen Sistem |
Mendukung fungsi WATCHDOG, semua pengecualian tingkat sistem dapat diidentifikasi dan secara otomatis diatur kembali |
|
Video
|
|
