| Nama merek: | IWAVE |
| Nomor Model: | FDM-6600 |
| MOQ: | 2 buah |
| harga: | negotiable |
| Waktu Pengiriman: | 3-7 hari kerja |
| Ketentuan Pembayaran: | T/T |

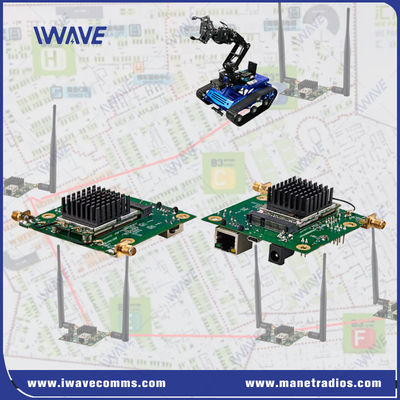

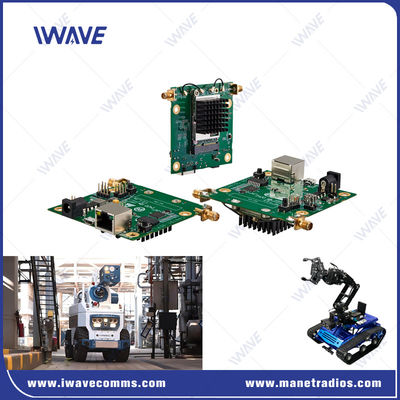

NLOS Wireless Video Transmission Module untuk Robot dan UGV
Model:FDM-6600
NLOS Wireless Ethernet & Full Duplex TTL Serial Data Link yang paling kuat
Pengantar
FDM-6600 dirancang khusus berdasarkan standar teknologi TD-LTE dengan algoritma canggih untuk mencapai sensitivitas tinggi, yang memungkinkan tautan nirkabel yang kuat ketika sinyalnya lemah.Jadi ketika bekerja di lingkungan NLOS, link nirkabel juga stabil dan kuat.
Fitur Utama
Konfigurasi Node:
Satu node master dapat mendukung hingga16 sub-nodus, berbagi total bandwidth dari30 Mbpsuntuk mengirimkanVideo 1080P.
Standar Komunikasi:
Dirancang berdasarkanTD-LTEstandar komunikasi nirkabel, menggunakanOFDM(Orthogonal Frequency Division Multiplexing) danMIMO(Multiple Input Multiple Output) teknologi.
Mengoperasikan secara independen, tanpa bergantung pada stasiun pangkalan pembawa apapun.
Transmisi Data:
Mendukung keduanyaEthernetdan full duplexTTLPengiriman data.
Transmisi data kontrol diprioritaskan atas transmisi sinyal jaringan, memastikan perintah kontrol penting diproses terlebih dahulu.
Teknologi Anti Interferensi:
Menggunakanteknologi lompatan frekuensi otomatisuntuk meningkatkan ketahanan terhadap gangguan, secara signifikan mengurangi konsumsi daya sistem secara keseluruhan dan ukuran modul.
Aplikasi
FDM-6600 cocok untuk berbagai aplikasi, termasuk:
Sistem Pengawasan: Untuk pemantauan video real-time dalam operasi keamanan.
Penyiaran: Memfasilitasi video langsung dalam produksi media.
Otomatisasi Industri: Memungkinkan transmisi data dalam pengaturan manufaktur cerdas.
Jika Anda membutuhkan rincian lebih lanjut atau bagian tertentu, hanya memberi tahu saya!
Spesifikasi
| Umum | ||
| TEKNOLOGI | Wireless berdasarkan Standar Teknologi TD-LTE | |
| Enkripsi | ZUC/SNOW3G/AES ((128) OpsionalLayer-2 | |
| RATE DATA | 30Mbps ((Uplink dan Downlink) | |
| RANGE | 10km-15km ((Langit ke tanah) 500m-3km ((NLOS Darat ke tanah) | |
| Kapasitas | Topologi Bintang, Titik ke 17-Pint | |
| Kekuatan | 25dBm (2w atau 10w atas permintaan) | |
| LATENCY | Transmisi satu hop≤30ms | |
| Modulasi | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Otomatis melompat frekuensi lintas pita | |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Konsumsi Listrik | 5 watt | |
| Kekuatan Input | DC5V | |
| PEMANGAT | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Band frekuensi | ||
| 2.4GHz | 2401.5-2481.5 MHz | |
| 1.4GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| Komunitas | ||
| Tingkat Listrik | 2.85V domain tegangan dan kompatibel dengan tingkat 3V/3.3V | |
| Data kontrol | Modus TTL | |
| Tingkat Baud | 115200bps | |
| Mode Transmisi | Mode pass-through | |
| Tingkat Prioritas | Prioritas yang lebih tinggi dari port jaringan. Ketika transmisi sinyal crooked, data kontrol akan ditransmisikan dalam prioritas | |
| Catatan:1Data yang dikirim dan diterima disiarkan di jaringan. Setelah jaringan berhasil, setiap node FDM-6600 dapat menerima data serial. 2Jika Anda ingin membedakan antara mengirim, menerima dan kontrol, Anda perlu mendefinisikan format sendiri |
||
| Antarmuka | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| Komunitas | 1x KOMUART | |
| Kekuatan | DC INPUT | |
| Indikator | Tri-COLOR LED | |
| Mekanis | ||
| Suhu | -40°C~+80°C | |
| Berat badan | 50 gram | |
| Dimensi | 7.8*10,8*2cm | |
| Stabilitas | MTBF≥10000hr | |
|
|
