Advanced Broadband Digital Data Link Untuk Sistem Tanpa Awak Di Tri-Band

PeraturanFDM-66MNadalah tingkat lanjutkoneksi data digital broadbanddirancang untuk komunikasi nirkabel yang aman dirobotika mobiledansistem tak berawak. Ini mendukungpita frekuensi tiga️800MHz,1.4GHz, dan2.4GHzdan dapat dikelola melalui perangkat lunak untuk pemilihan frekuensi, menawarkan fleksibilitas dalam berbagai lingkungan operasi.

Fitur Utama:

Dukungan Frekuensi Tiga: Bisa dipilih800MHz, 1.4GHz, dan 2.4GHzpita frekuensi untuk beradaptasi dengan kebutuhan dan lingkungan komunikasi yang berbeda.

• Jarak Jauh dan Produksi Tinggi: Memberikan informasi yang dapat diandalkanVideo nirkabeldankomunikasi telemetridengan throughput tinggi, ideal untuk keduaNLOS (Non-Line of Sight)danjarak jauhaplikasi.

• Komunikasi yang Aman: Memastikan transmisi data yang aman untuk aplikasi kritis, membuatnya cocok untuk operasi sensitif seperti pengawasan atau inspeksi.

• Transmisi Data Serial Berbasis IP: Memungkinkan stasiun kontrol untuk mengelola dan mengontrol beberapa robot mobile (UGV, drone, dll) dengan mengirimkan data serial melalui alamat IP.

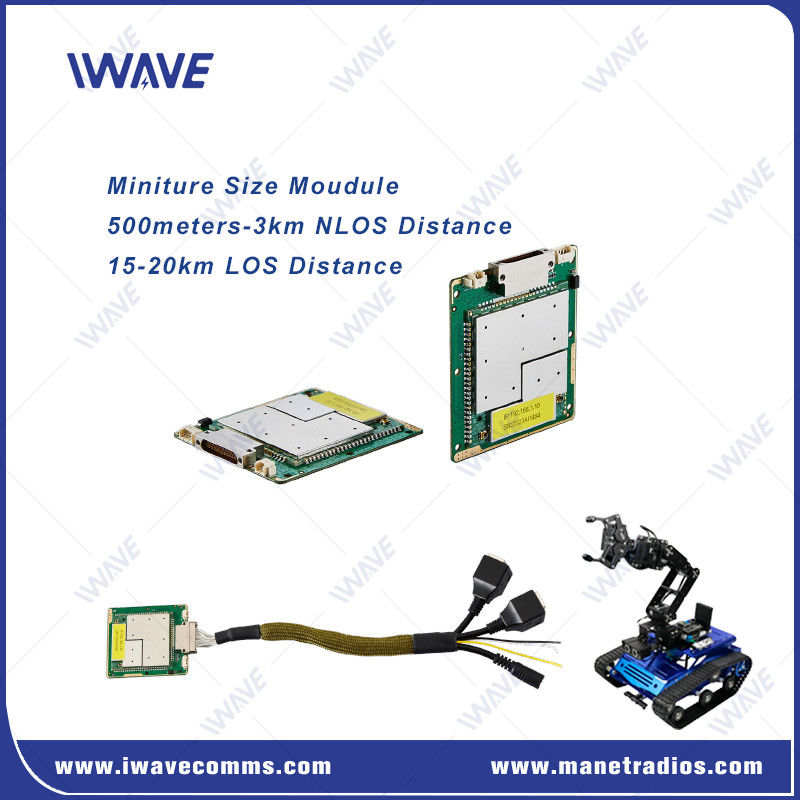

• Desain Kompak: Dengan ukuran60 x 55 x 5,7 mm, itu adalah modul radio broadband OEM terkecil, membuatnya ideal untuk integrasi ke dalam sistem tak berawak kecil.

• Aplikasi yang Serbaguna: Cocok untuk digunakan didrone berserakan,UGV, dan lainnyasistem robot, terutama di lingkungan sepertiInspeksi bangunan dalam ruanganataueksplorasi terowongandi mana sistem komunikasi tradisional mungkin tidak layak.

Kesimpulan:

PeraturanFDM-66MNmenawarkan solusi kompak dan berkinerja tinggi untuk komunikasi nirkabel yang aman dalam robotika seluler dan sistem tak berawak,terutama dalam lingkungan yang menantang seperti inspeksi dalam ruangan atau skenario NLOSFaktor bentuknya yang kecil dan dukungan frekuensi tiga kali membuatnya menjadi pilihan ideal untuk integrasi sistem ke dalam drone kecil, UGV, dan unit otonom mobile lainnya.

Definisi antarmuka

J30JZ Definisi:
Pin	Nama	Pin	Nama	Nama	Pin
1	TX0+	10	D+	19	COM_RX
2	TX0-	11	D-	20	UART0_TX
3	GND	12	GND	21	UART0_RX
4	TX4-	13	VIN DC	22	BOOT
5	TX4+	14	RX0+	23	VBAT
6	RX4-	15	RX0-	24	GND
7	RX4+	16	RS232_TX	25	VIN DC
8	GND	17	RS232_RX
9	VBUS	18	COM_TX

Aplikasi

• Drone yang Mengamuk: Ideal untuk koordinasi beberapa UAV dalam operasi kawanan.

• UGV dan Kendaraan Otonom: Digunakan untuk telemetri dan kontrol pada kendaraan darat tak berawak.

• Integrasi Sistem Robot: Dapat diintegrasikan ke dalam platform robot mobile kecil untuk digunakan di lingkungan sepertipemeriksaan di dalam ruangandanmedan yang kompleksdimana komunikasi yang dapat diandalkan sangat penting.

• Operasi Di Luar Jaringan: Memungkinkan operasi yang efektif di lingkungan yang terputus tanpa memerlukan infrastruktur tetap.

Spesifikasi

Umum
Teknologi	Basis nirkabel pada standar teknologi nirkabel TD-LTE
Enkripsi	ZUC/SNOW3G/AES ((128/256) OpsionalLayer-2
Tingkat Data	30Mbps ((Uplink dan Downlink)
	Distribusi rata-rata adaptif tingkat data sistem
	Mendukung pengguna untuk mengatur batas kecepatan
Jangkauan	10km-15km ((udara ke tanah) 500m-3km ((NLOS Dari tanah ke tanah)
Kapasitas	16 simpul
Bandwidth	1.4MHz/3MHz/5MHz/10MHz/20MHz
Kekuatan	25dBm±2 (2w atau 10w atas permintaan) Semua node secara otomatis menyesuaikan daya transmisi
Modulasi	QPSK, 16QAM, 64QAM
Anti-Jamming	Otomatis melompat frekuensi lintas pita
Konsumsi Daya	Rata-rata: 4-4.5Watt Max: 8Watt
Input daya	DC5V-32V

Sensitivitas penerima			Sensitivitas (BLER ≤ 3%)
2.4GHz	20 MHz	-99dBm	1.4GHz	10MHz	-91dBm ((10Mbps)
	10 MHz	-103dBm		10MHz	-96dBm ((5Mbps)
	5 MHz	-104dBm		5MHz	-82dBm ((10Mbps)
	3 MHz	-106dBm		5MHz	-91dBm ((5Mbps)
1.4GHz	20 MHz	-100dBm		3MHz	-86dBm ((5Mbps)
	10 MHz	-103dBm		3MHz	-97dBm ((2Mbps)
	5 MHz	-104dBm		2MHz	-84dBm ((2Mbps)
	3 MHz	-106dBm	800 MHz	10MHz	-91dBm ((10Mbps)
800 MHz	20 MHz	-100dBm		10MHz	-97dBm ((5Mbps)
	10 MHz	-103dBm		5MHz	-84dBm ((10Mbps)
	5 MHz	-104dBm		5MHz	-94dBm ((5Mbps)
	3 MHz	-106dBm		3MHz	-87dBm ((5Mbps)
				3MHz	-98dBm ((2Mbps)
				2MHz	-84dBm ((2Mbps)

Band frekuensi
1.4GHz	1427.9-1447.9MHz
800 MHz	806-826MHz
2.4GHz	2401.5-2481.5 MHz
Mode Komunikasi	Unicast, multicast, siaran
Mode Transmisi	Full Duplex
Mode Jaringan	Routing Dinamis	Otomatis memperbarui rute berdasarkan kondisi link real-time
Kontrol Jaringan	Pemantauan Negara	Status koneksi /rsrp/snr/jarak/uplink dan downlink throughput
Manajemen Sistem	WATCHDOG: semua pengecualian tingkat sistem dapat diidentifikasi, reset otomatis
Pengiriman ulang	L1	Menentukan apakah akan mentransmisikan kembali berdasarkan data yang berbeda yang dibawa. (AM/UM); HARQ mentransmisikan kembali
	L2	HARQ mengirimkan kembali

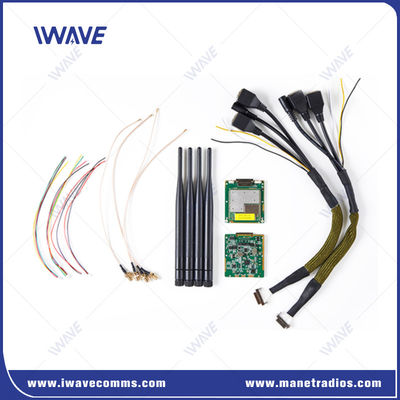

RF	2 x IPX
Ethernet	3xEthernet
Serial Port	2x RS232
Input daya	2*Input daya (alternatif)

Kontrol Transmisi Data
Antarmuka Perintah	Konfigurasi perintah AT	Dukungan port VCOM/UART dan port lain untuk konfigurasi perintah AT
Manajemen Konfigurasi	Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak
Mode Kerja	Modus server TCP Modus klien TCP Modus UDP Multicast UDP MQTT Modbus	● Ketika diatur sebagai server TCP, server port serial menunggu koneksi komputer. ● Ketika diatur sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan. ● TCP server, TCP klien, UDP, UDP multicast, TCP server/klien koeksistensi, MQTT
Tingkat Baud	1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800
Mode Transmisi	Mode pass-through
Protokol	ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645

Mekanis
Suhu	-40°C~+80°C
Berat badan	26 gram
Dimensi	60 x 55 x 5,7 mm
Stabilitas	MTBF≥10000hr
