| Nama merek: | IWAVE |
| Nomor Model: | FDM-6802PTM |
| MOQ: | 2Unit |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C,D/P,T/T |

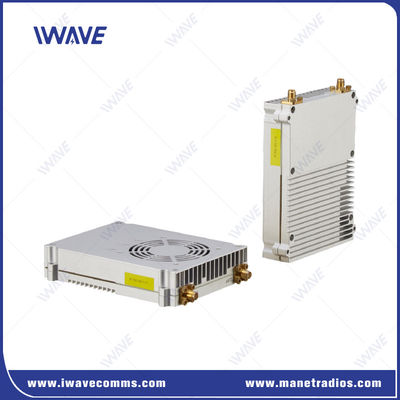

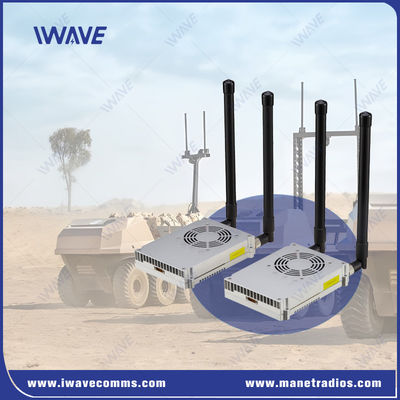

100Mbps MIMO ((2x2) IP Digital Data Link Untuk UGV Dan UAV Untuk Beberapa Kamera
Deskripsi
FDM-6802PTM adalah produk transmisi nirkabel yang dirancang oleh IWAVE berdasarkan chipset SOC yang matang, daya 2 watt, 2X2 MIMO.data dan data kontrol serial berdasarkan IP.
FDM-6802PTM dirancang berdasarkan CA (Carrier Aggregation), teknologi MIMO.Tautan data digital ini menyediakan tautan yang kuat dan aman di 600 MHz dan 1Band frekuensi.4G.FDM-6802PTM dapatmenyediakan video HD real-time dan koneksi Ethernet broadband dengan kecepatan transmisi 100Mbps.
Ini memiliki keuntungan besar dalam diterapkan untuk VTOL / fixed wing drone / helikopter transmisi nirkabel dengan berat hanya 273g.
Fitur Utama
Bandwidth: 1,4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
Daya Transmisi: 33dBm
Mendukung pilihan frekuensi 800Mhz/1.4Ghz
Jarak udara ke tanah 50km
NLOS 1km-5km jarak dari tanah ke tanah
Kontrol daya otomatis
Kontrol titik frekuensi otomatis
Komunikasi Ethernet melalui antarmuka J30
Komunikasi RS232 melalui antarmuka J30
Dimensi dan Berat: W: 273g/D:130*100*25mmmm
Anti-jamming: FHSS ((Frequency Hopping Spread Spread Spectrum)
FDM-6802PTM mengadopsi algoritma dan mekanisme khusus tim IWAVE untuk mencapai fungsi lompatan frekuensi.
Selama bekerja, FDM-6802PTM secara internal akan menghitung dan mengevaluasi tautan arus berdasarkan faktor-faktor seperti kekuatan sinyal yang diterima RSRP, rasio sinyal-ke-noise SNR, dan tingkat kesalahan bit SER.Jika kondisinya dipenuhi, akan melakukan frekuensi hopping dan Pilih titik frekuensi optimal dari daftar.
Apakah akan melakukan frekuensi hopping tergantung pada keadaan nirkabel. Jika keadaan nirkabel baik, frekuensi hopping tidak akan dilakukan sampai kondisi penilaian terpenuhi.
Aplikasi:
HD Video dan Transmisi Data:Memastikan hubungan komunikasi yang stabil dan aman untuk streaming video, telemetri, dan kontrol.
Lingkungan Jaringan DinamisIdeal untuk lingkungan nirkabel yang berubah dengan cepat dan permintaan tinggi.
Penggunaan Industri dan Taktis:Mendukung aplikasi di drone, kendaraan otonom, dan sistem kritis lainnya yang membutuhkan komunikasi jarak jauh yang kuat.
Spesifikasi
|
Umum |
Tanpa kabel |
|||
|
Teknologi |
Wireless berdasarkan Standar Teknologi TD-LTE |
Komunikasi |
1T1R |
|
|
Transmisi Video |
Transmisi video HD 1080p, H.264/H.265 adaptif |
Pengiriman data IP |
Mendukung transmisi data berdasarkan paket IP |
|
|
Enkripsi |
ZUC/SNOW3G/AES(128) Layer-2 Opsional |
Data Link |
Komunikasi full duplex |
|
|
Tingkat Data |
Max 100Mbps ((Uplink dan Downlink) |
Rasio Up & Down |
2D3U/3D2U/4D1U/1D4U |
|
|
Jangkauan |
UGV: 5-10KM dari tanah ke tanah ((LOS) |
Rantai Rekonstruksi Otomatis |
Penetapan ulang tautan otomatis setelah kegagalan tautan/mengerahkan kembali jaringan setelah kegagalan tautan |
|
|
Kapasitas |
64 simpul |
PEMANGAT |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102dBm |
|
Kekuatan Transmisi |
2 watt |
10 MHz |
-100dBm |
|
|
Latensi |
Delay antarmuka udara <30 ms |
5 MHz |
-96dBm |
|
|
Modulasi |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
Anti-Jamming |
Frequency Hopping dan Adaptive Modulation |
10 MHz |
-100dBm |
|
|
Bandwidth |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96dBm |
|
|
Konsumsi Daya |
30 watt |
Pilihan Frekuensi |
||
|
Input daya |
DC24V-DC27V |
1.4GHz |
1420Mhz-1530MHz |
|
|
Dimensi |
86*120*24,2mm |
600 MHz |
634Mhz-674Mhz |
|
|
Mekanis |
||
|
Suhu kerja |
-20°C~+55°C |
|
|
Dimensi |
130*100*25mm ((Anten tidak termasuk) |
|
|
Berat badan |
273g |
|
|
Antarmuka |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
Komunitas |
3xSerial Port |
1. DEBUG Serial Port |
|
Kekuatan |
1xDC INPUT |
DC24V-27V |
|
Antarmuka Perintah |
Konfigurasi perintah AT |
API/HTTP/UART untuk konfigurasi perintah AT |
|
Manajemen Konfigurasi |
Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak manajemen |
|
|
Mode Kerja |
Modus server TCP |
Ketika diatur sebagai server TCP, server port serial menunggu koneksi komputer.
lKetika diatur sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan.
Server lTCP, klien TCP, UDP, multicast UDP, koeksistensi server/klien TCP, MQTT
|
|
Tingkat Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Mode Pass-through |
|
|
Manajemen Sistem |
Mendukung fungsi WATCHDOG, semua pengecualian tingkat sistem dapat diidentifikasi dan secara otomatis diatur kembali |
|
|
|
