| Nama merek: | IWAVE |
| Nomor Model: | FDM-6802PTM |
| MOQ: | 2Unit |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C,D/P,T/T |

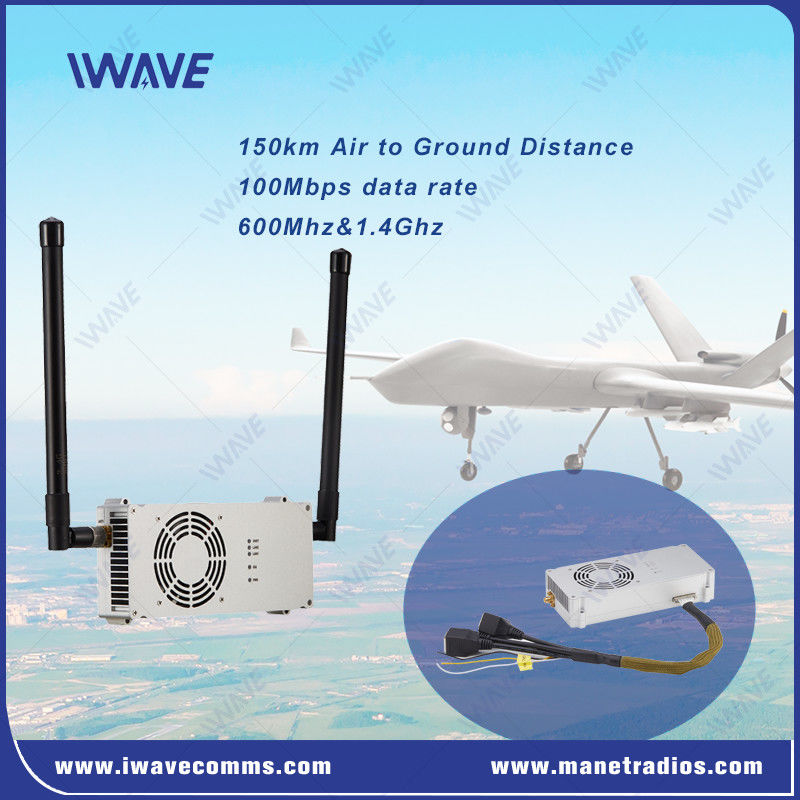

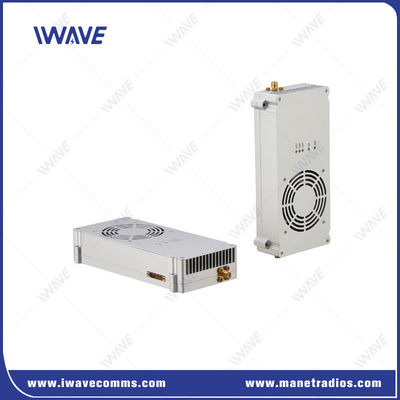

100Mbps 150km Jarak Panjang Drone Video dan Kontrol Data Transmitter
Deskripsi
PeraturanFDM-615PTMmenawarkan solusi komunikasi nirkabel yang kuat dan andal untukpesawat tak berawak dengan sayap tetapdanhelikopter, memungkinkan video HD real-time dan transmisi data TTL.pengawasan udara,pencarian dan penyelamatan, ataupemantauan jarak jauh, sistem ini menyediakan konektivitas yang Anda butuhkan untuk keberhasilan misi. Ini dirancang khusus untuk fixed wing drone / helikopter / kendaraan video downlink selama 150km selama bergerak cepat.
Smart antena MIMO membuatFDM-6810PTMmenyediakan video HD real-time dan koneksi Ethernet broadband dengan kecepatan transmisi 100Mbps.
Fitur Utama
|
|
Keuntungan Teknologi
FDM-6810PTMmengadopsi teknologi agregasi pembawa teknologi CA yang dapat mengumpulkan dua pembawa dengan bandwidth 20MHz bersama-sama untuk mencapai bandwidth pembawa nirkabel 40MHz,meningkatkan tingkat transmisi uplink dan downlink secara efektif, dan meningkatkan ketahanan dan kemampuan adaptasi lingkungan dari seluruh sistem transmisi nirkabel.
1. Mendukung bandwidth total yang lebih besar, mendukung agregasi pembawa 20MHz + 20MHz, dan tingkat puncak transmisi data melebihi 100Mbps.
2. Mendukung agregasi operator terus menerus dan agregasi operator non-terusan, yang lebih fleksibel.
3. Mendukung agregasi pembawa dari bandwidth yang berbeda, dan dapat menyesuaikan bandwidth dari agregasi pembawa
sesuai dengan gangguan lingkungan dan sumber daya spektrum yang tersedia, sehingga lebih mudah untuk beradaptasi dengan skenario yang berbeda.
4Mengirim ulang pada pembawa yang berbeda untuk menghindari gangguan data setelah pembawa tunggal diganggu.
5. Mendukung frekuensi hopping dari pembawa yang berbeda untuk lebih efektif menemukan pembawa bebas interferensi.
Aplikasi:
Pengawasan Udara: Video downlink real-time untuk pesawat tak berawak dan helikopter yang digunakan dalam pemantauan area besar seperti perbatasan, bencana alam, atau infrastruktur kritis.
Pemantauan dan Inspeksi Jarak Jauh: Ideal untuk inspeksi saluran listrik, pemantauan pipa, dan pemantauan lingkungan di mana video dan data dikirimkan pada jarak yang jauh.
Operasi Pencarian dan Penyelamatan: Data video dan TTL latensi rendah menjadikannya alat yang sempurna untuk responden pertama, memberikan kesadaran situasi secara real-time di daerah terpencil atau yang terkena bencana.
Pertahanan dan Keamanan: Penting untuk aplikasi militer dan penegak hukum, menawarkan komunikasi yang aman dan kemampuan untuk mengirimkan video HD langsung untuk operasi taktis.
Pemantauan Pertanian: Untuk pertanian presisi, menggunakan pesawat tak berawak dan helikopter untuk memantau ladang pertanian yang besar, menyediakan umpan balik video dan data telemetri untuk manajemen tanaman.
Spesifikasi
|
Umum |
Tanpa kabel |
|||
|
Teknologi |
Wireless berdasarkan Standar Teknologi TD-LTE |
Komunikasi |
1T1R |
|
|
Transmisi Video |
Transmisi video HD 1080p, H.264/H.265 adaptif |
Pengiriman data IP |
Mendukung transmisi data berdasarkan paket IP |
|
|
Enkripsi |
ZUC/SNOW3G/AES(128) Layer-2 Opsional |
Data Link |
Komunikasi full duplex |
|
|
Tingkat Data |
Max 100Mbps ((Uplink dan Downlink) |
Rasio Up & Down |
2D3U/3D2U/4D1U/1D4U |
|
|
Jangkauan |
UGV: 5-10KM dari tanah ke tanah ((LOS) |
Rantai Rekonstruksi Otomatis |
Penetapan ulang tautan otomatis setelah kegagalan tautan/mengerahkan kembali jaringan setelah kegagalan tautan |
|
|
Kapasitas |
64 simpul |
PEMANGAT |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102dBm |
|
Kekuatan Transmisi |
10 watt |
10 MHz |
-100dBm |
|
|
Latensi |
Delay antarmuka udara <30 ms |
5 MHz |
-96dBm |
|
|
Modulasi |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
Anti-Jamming |
Frequency Hopping dan Adaptive Modulation |
10 MHz |
-100dBm |
|
|
Bandwidth |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96dBm |
|
|
Konsumsi Daya |
30 watt |
Pilihan Frekuensi |
||
|
Input daya |
DC24V-DC27V |
1.4GHz |
1420Mhz-1530MHz |
|
|
Dimensi |
86*120*24,2mm |
600 MHz |
634Mhz-674Mhz |
|
|
Mekanis |
||
|
Suhu kerja |
-20°C~+55°C |
|
|
Dimensi |
130*100*25mm ((Anten tidak termasuk) |
|
|
Berat badan |
273g |
|
|
Antarmuka |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
Komunitas |
3xSerial Port |
1. DEBUG Serial Port |
|
Kekuatan |
1xDC INPUT |
DC24V-27V |
|
Antarmuka Perintah |
Konfigurasi perintah AT |
API/HTTP/UART untuk konfigurasi perintah AT |
|
Manajemen Konfigurasi |
Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak manajemen |
|
|
Mode Kerja |
Modus server TCP |
Ketika diatur sebagai server TCP, server port serial menunggu koneksi komputer.
lKetika diatur sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan.
Server lTCP, klien TCP, UDP, multicast UDP, koeksistensi server/klien TCP, MQTT
|
|
Tingkat Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Mode Pass-through |
|
|
Manajemen Sistem |
Mendukung fungsi WATCHDOG, semua pengecualian tingkat sistem dapat diidentifikasi dan secara otomatis diatur kembali |
|
|
|
