| Nama merek: | IWAVE |
| Nomor Model: | FIM-2450 |
| MOQ: | 1set |
| Waktu Pengiriman: | 7-14 hari |
| Ketentuan Pembayaran: | L/C,T/T,Western Union,MoneyGram |

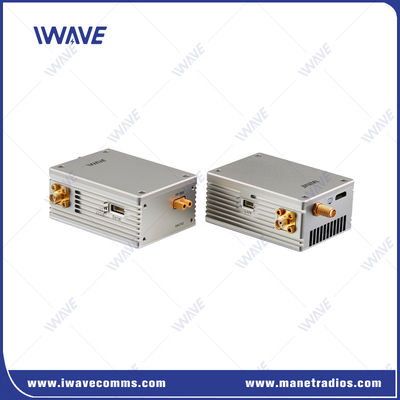

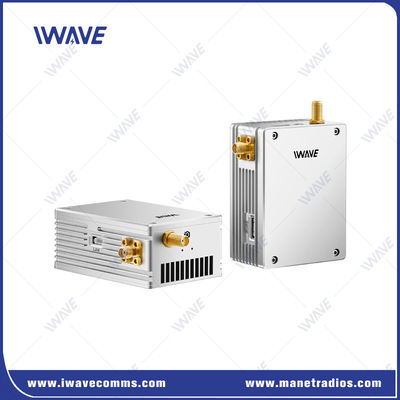

2.4GHz 50km UAV/FPV/Fixed Wing Drone Wireless HDMI COFDM Transmitter Receiver
Advanced Mini Link System (FIM-2450) adalah sistem link data digital dan video canggih yang dirancang untuk UAV mini dan UAS taktis berukuran lebih kecil serta UGV. Dengan berat hanya 160 gram,itu ideal untuk platform seperti dengan persyaratan SWaP yang lebih ketat.
Sistem arsitektur terbuka memungkinkan full duplex broadband, teknik koreksi kesalahan dan komunikasi kecepatan tinggi, dengan kemampuan untuk downlink real-time gambar video, LAN dan data serial,dan informasi dari berbagai sensorDengan efisiensi spektral yang tinggi dan selektivitas laju data, sistem ini memungkinkan beberapa pesawat tak berawak yang beroperasi di wilayah udara yang sama.
Dengan jangkauan hingga 50 km, FIM-2450 sangat ideal untuk misi UAV dan UGV yang diperpanjang termasuk pengintaian medan perang dan deteksi IED.
Opsi Frekuensi
| 2.3GHz | 2304 ~ 2390 MHz |
| 2.4GHz | 2402 ~ 2482 MHz |
| 2.5 GHz | 2500 ~ 2570 MHz |
Fitur
|
|
Aplikasi:

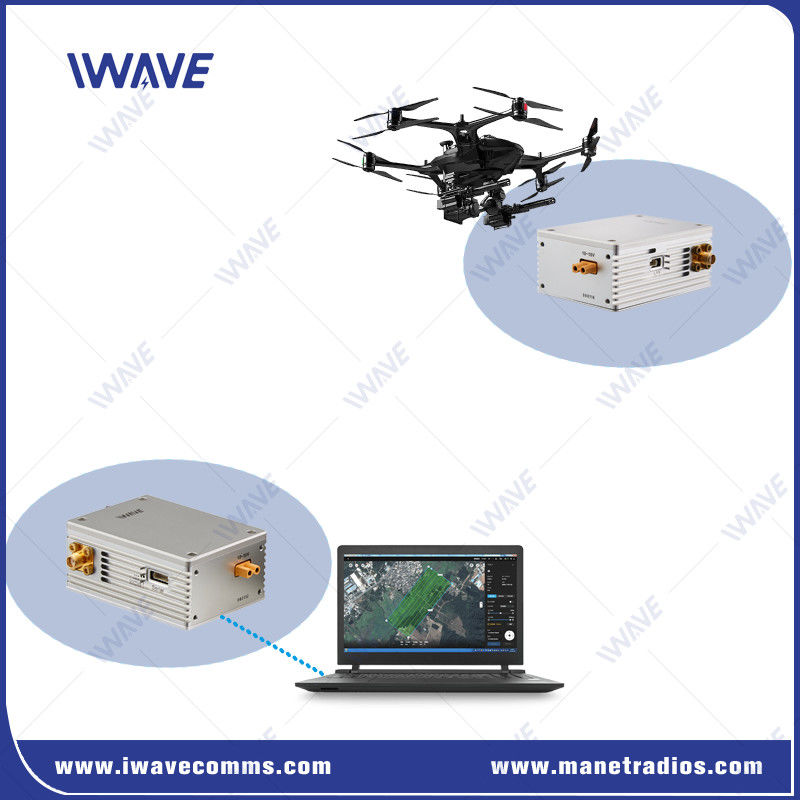

Komponen: Transmitter udara terintegrasi, penerima darat, dan antena arah (misalnya, parabola dengan keuntungan tinggi untuk jarak jauh).
Aplikasi:
Penegakan hukum: Pengawasan selama operasi (misalnya, pemantauan kerumunan, pelacakan tersangka).
Respon Darurat: Rekaman udara langsung untuk pemadam kebakaran, pencarian dan penyelamatan.
Pemantauan Infrastruktur: Memeriksa pipa, saluran listrik, atau daerah bencana.
Spesifikasi
| Frekuensi | 2.3GHz | 2304 ~ 2390 MHz |
| 2.4GHz | 2402 ~ 2482 MHz | |
| 2.5 GHz | 2500 ~ 2570 MHz | |
| Bandwidth | 2/4/8MHz | |
| Kekuatan RF | 2W (Bi-Amp, 2W Peak Power dari masing-masing amplifier daya) | |
| Jangkauan Transmisi | 50km | |
| Tingkat Transmisi |
1.5/3/6Mbps (Stream kode video dan data serial) Aliran video terbaik: 2.5Mbps |
|
| Tingkat Baud | 115200 ((Adaptasi) | |
| Sensitivitas Rx | -100/-95/-90dBm | |
| Algoritma Toleransi Fault Wireless | Koreksi kesalahan maju FEC baseband nirkabel / koreksi kesalahan super video codec | |
| Video Latency |
Latensi untuk pengkodean + transmisi + dekodean 720P/60 <50 ms 1080P/60 <80ms |
|
| Link Membangun Kembali Waktu | < 1s | |
| Modulasi | Uplink QPSK/Downlink QPSK | |
| Format Kompresi Video | H.264 | |
| Ruang Warna Video | 4:2:0 (Pilihan 4:2(2) | |
| Enkripsi | AES128 | |
| Waktu Mulai | 25an | |
| Kekuatan | DC-12V (1018V) | |
| Antarmuka |
Antarmuka pada Tx dan Rx adalah sama
|
|
| Indikator |
|
|
| Konsumsi Daya |
Tx: 17W ((Max) Rx: 6W |
|
| Suhu |
Bekerja: -40 ~ + 85 °C Penyimpanan: -55 ~ + 85°C |
|
| Dimensi | Tx/Rx: 73,8 x 54 x 31 mm | |
| Berat badan | Tx/Rx: 160 g | |
| Desain Kasus Logam | Teknologi CNC | |
| Kerang paduan aluminium ganda | ||
| Kapal anodisasi konduktif | ||
