| Nama merek: | IWAVE |
| Nomor Model: | FDM-6600 |

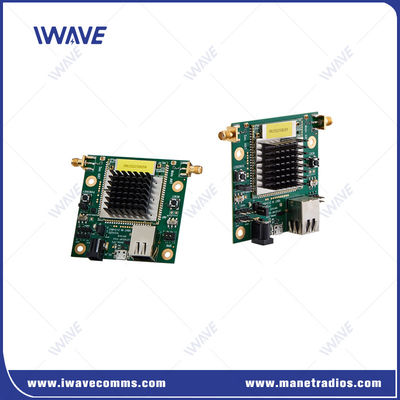

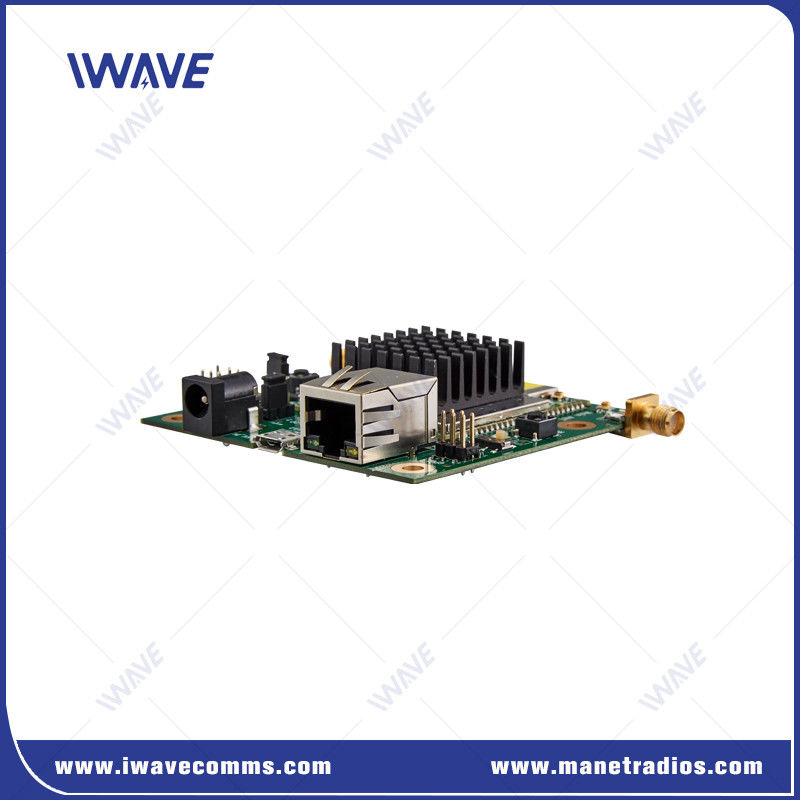

Wireless NLOS Broadband Video Data Transmitting PCB Module
Pengantar
FDM-6600 Wireless NLOS Broadband Video Data Transmitting PCB Module adalah perangkat komunikasi canggih yang dirancang untuk memenuhi tuntutan tinggi lingkungan industri modern.Hal ini dirancang untuk menyediakan koneksi yang mulus dan kuat untuk berbagai aplikasi yang membutuhkan transmisi data dan video real-timeDengan dukungan untuk beberapa protokol nirkabel jaringan, perangkat ini memastikan pertukaran data yang dapat diandalkan dan efisien, menjadikannya komponen integral untuk setiap pengaturan industri.
Produk ini menawarkan serangkaian protokol yang didukung, termasuk TCP / IP untuk komunikasi jaringan standar, UDP untuk pengiriman data yang lebih cepat, tanpa koneksi, DHCP untuk alokasi alamat IP dinamis,DNS untuk resolusi nama domain, dan HTTP/HTTPS untuk akses web yang aman.Versatilitas dalam dukungan protokol memastikan bahwa perangkat dapat terintegrasi dengan lancar dengan infrastruktur jaringan yang ada dan memenuhi berbagai persyaratan operasional.
Fitur Utama
Enkripsi: AES 128-bit untuk transfer data jarak jauh yang aman
Protokol yang didukung: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS untuk memfasilitasi protokol nirkabel jaringan
Sertifikasi:MIC, CE memastikan kepatuhan dan keselamatan
Sumber Daya:5VDC untuk mempertahankan operasi yang dapat diandalkan
Jenis antena: eksternalKonektor SMA
Aplikasi Wireless NLOS Broadband Video Data Transmitting PCB Module
Pengawasan dan Keamanan:Hal ini banyak digunakan dalam sistem keamanan untuk memantau area besar seperti pusat kota, taman industri, bandara, dan perbatasan.Beberapa kamera dapat mengirimkan video langsung ke ruang kontrol pusat, meningkatkan kesadaran situasi dan kemampuan tanggapannya.
Siaran dan liputan acara:Dalam industri penyiaran, sistem nirkabel Point-to-multipoint memungkinkan transmisi video langsung dari berbagai lokasi pada suatu acara (seperti stadion olahraga, konser,atau konferensi) ke studio produksi atau van siaran, memfasilitasi liputan dan produksi secara real-time.
Tanggapan darurat:Selama bencana alam, kecelakaan, atau keadaan darurat lainnya, responden pertama dapat menggunakan transmisi video nirkabel untuk berbagi umpan video real-time dari drone, kamera tubuh,atau kamera yang dipasang di kendaraan dengan pusat perintah, membantu dalam pengambilan keputusan dan koordinasi yang lebih cepat.
Spesifikasi
| Umum | ||
| TEKNOLOGI | Wireless berdasarkan Standar Teknologi TD-LTE | |
| Enkripsi | ZUC/SNOW3G/AES ((128) OpsionalLayer-2 | |
| RATE DATA | 30Mbps ((Uplink dan Downlink) | |
| RANGE | 10km-15km ((udara ke tanah) 500m-3km ((NLOS Darat ke tanah) | |
| Kapasitas | Topologi Bintang, Titik ke 17-Pint | |
| Kekuatan | 25dBm (2w atau 10w atas permintaan) | |
| LATENCY | Transmisi satu hop≤30ms | |
| Modulasi | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Otomatis melompat frekuensi lintas pita | |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Konsumsi Listrik | 5 watt | |
| Kekuatan Input | DC5V | |
| PEMANGAT | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Band frekuensi | ||
| 2.4GHz | 2401.5-2481.5 MHz | |
| 1.4GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| Komunitas | ||
| Tingkat Listrik | 2.85V domain tegangan dan kompatibel dengan tingkat 3V/3.3V | |
| Data kontrol | Modus TTL | |
| Tingkat Baud | 115200bps | |
| Mode Transmisi | Mode pass-through | |
| Tingkat Prioritas | Prioritas yang lebih tinggi dari port jaringan. Ketika transmisi sinyal crooked, data kontrol akan ditransmisikan dalam prioritas | |
| Catatan:1Data yang dikirim dan diterima disiarkan di jaringan. Setelah jaringan berhasil, setiap node FDM-6600 dapat menerima data serial. 2Jika Anda ingin membedakan antara mengirim, menerima dan kontrol, Anda perlu mendefinisikan format sendiri | ||
| Antarmuka | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| Komunitas | 1x KOMUART | |
| Kekuatan | DC INPUT | |
| Indikator | Tri-COLOR LED | |
| Mekanis | ||
| Suhu | -40°C~+80°C | |
| Berat badan | 50 gram | |
| Dimensi | 7.8*10,8*2cm | |
| Stabilitas | MTBF≥10000hr | |
|
|
