| Nama merek: | IWAVE |
| Nomor Model: | FDM-66MN |
| MOQ: | 2 pcs |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | D/P,T/T,L/C |

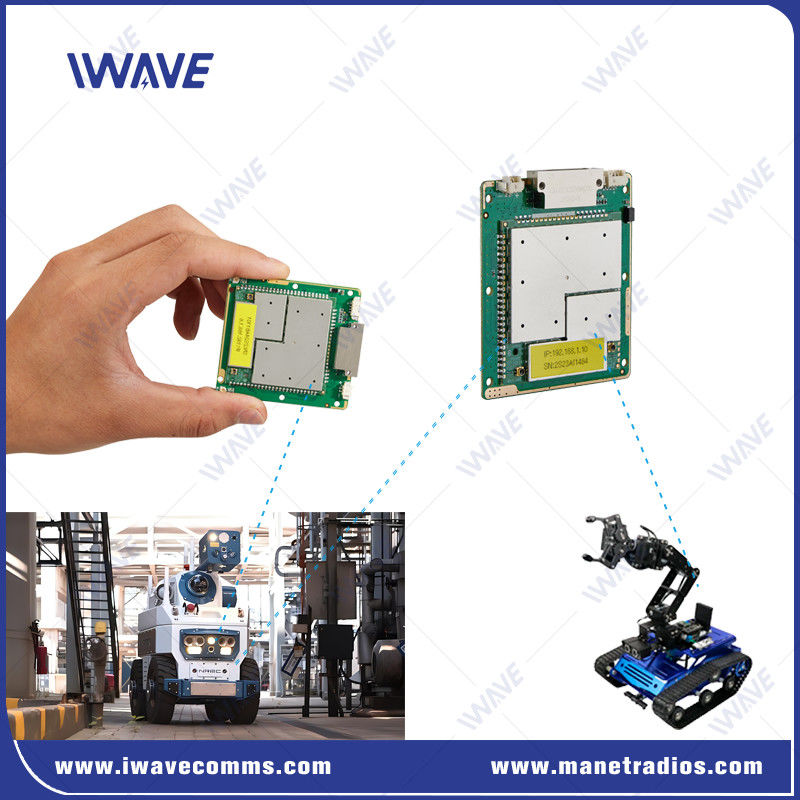

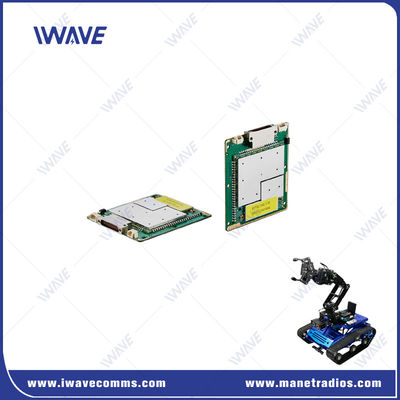

Miniatur OEM Tri-Band Digital IP Dan Serial Control Data Link
PeraturanFDM-66MNadalah solusi transmisi nirkabel mutakhir yang dirancang oleh IWAVE, menggunakan chipset SOC yang matang untuk peningkatan kinerja. radio yang kuat ini menawarkan kemampuan NLOS (Non-Line-of-Sight) yang kuat,menyediakan komunikasi full-duplex untuk data TCP/IP/UDP dan sinyal kontrol TTL.
Fitur Utama:
Transmisi Video dan Data High-Definition: Mengirim video HD, data, dan data kontrol serial melalui IP, menjadikannya ideal untuk aplikasi real-time.
Teknologi Anti Interferensi: Menggabungkan Automatic Frequency Hopping (FHSS) dan modulasi adaptif untuk menjaga komunikasi yang stabil bahkan di lingkungan yang menantang dengan interferensi tinggi.
Topologi Jaringan Fleksibel: Mendukung konfigurasi point-to-point dan point-to-multipoint (topologi bintang), menawarkan fleksibilitas untuk berbagai skenario penyebaran.
Transmisi Data yang Stabil: Fitur teknologi adaptif pengkodean yang secara otomatis menyesuaikan skema pengkodean dan modulasi berdasarkan kualitas sinyal, meminimalkan jitter transmisi ketika kondisi sinyal berfluktuasi.
Kontrol daya otomatis: Sistem ini mengoptimalkan kualitas transmisi dan memperluas jangkauan komunikasi dengan secara otomatis menyesuaikan daya output sesuai dengan kekuatan sinyal dan laju data, mengurangi konsumsi daya.
Data berurutan melalui IP: Mudah mendapatkan informasi port serial melalui IP, membuatnya sempurna untuk aplikasi di armada UGV (Unmanned Ground Vehicle) dan UAV (Unmanned Aerial Vehicle) kawanan.
Beberapa port Ethernet: Dilengkapi dengan tiga port Ethernet untuk integrasi mulus dengan berbagai perangkat dan terminal.
Masukan Tegangan Besar: Mendukung rentang tegangan input yang luas dari 5-32V, memastikan kompatibilitas dengan berbagai sumber daya.
Komunikasi Latensi Rendah: Dioptimalkan untuk komunikasi IP latensi rendah, memastikan transmisi data real-time dengan keterlambatan minimal.
Manajemen Jaringan yang Komprehensif: Termasuk WebUI untuk konfigurasi dan manajemen yang mudah, bersama dengan dukungan untuk perangkat lunak manajemen jaringan.
Integrasi Platform Pihak Ketiga: Memberikan akses API untuk integrasi mudah dengan platform dan sistem tak berawak pihak ketiga.
FDM-66MN adalah solusi ideal untuk aplikasi yang menuntut seperti pemantauan jarak jauh, kendaraan otonom, dan armada drone.Hal ini memastikan operasi yang dapat diandalkan dan efisien bahkan di lingkungan yang paling kompleks.
Antarmuka
Spesifikasi
| Umum | ||
| Teknologi | Basis nirkabel pada standar teknologi nirkabel TD-LTE | |
| Enkripsi | ZUC/SNOW3G/AES ((128/256) OpsionalLayer-2 | |
| Tingkat Data | 30Mbps ((Uplink dan Downlink) | |
| Distribusi rata-rata adaptif tingkat data sistem | ||
| Mendukung pengguna untuk mengatur batas kecepatan | ||
| Jangkauan | 10km-15km ((udara ke tanah) 500m-3km ((NLOS Dari tanah ke tanah) |
|
| Kapasitas | 16 simpul | |
| Bandwidth | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Kekuatan | 25dBm±2 (2w atau 10w atas permintaan) Semua node secara otomatis menyesuaikan daya transmisi |
|
| Modulasi | QPSK, 16QAM, 64QAM | |
| Anti-Jamming | Otomatis melompat frekuensi lintas pita | |
| Konsumsi Daya | Rata-rata: 4-4.5Watt Max: 8Watt |
|
| Input daya | DC5V-32V | |
| Sensitivitas penerima | Sensitivitas (BLER ≤ 3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4GHz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Band frekuensi | |||||||
| 1.4GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4GHz | 2401.5-2481.5 MHz | ||||||
| Mode Komunikasi | Unicast, multicast, siaran | ||||||
| Mode Transmisi | Full Duplex | ||||||
| Mode Jaringan | Routing Dinamis | Otomatis memperbarui rute berdasarkan kondisi link real-time | |||||
| Kontrol Jaringan | Pemantauan Negara | Status koneksi /rsrp/snr/jarak/uplink dan downlink throughput | |||||
| Manajemen Sistem | WATCHDOG: semua pengecualian tingkat sistem dapat diidentifikasi, reset otomatis | ||||||
| Pengiriman ulang | L1 | Menentukan apakah akan mentransmisikan kembali berdasarkan data yang berbeda yang dibawa. (AM/UM); HARQ mentransmisikan kembali | |||||
| L2 | HARQ mengirimkan kembali | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serial Port | 2x RS232 | |
| Input daya | 2*Input daya (alternatif) | |
| Kontrol Transmisi Data | |||||
| Antarmuka Perintah | Konfigurasi perintah AT | Dukungan port VCOM/UART dan port lain untuk konfigurasi perintah AT | |||
| Manajemen Konfigurasi | Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak | ||||
| Mode Kerja | Modus server TCP Modus klien TCP Modus UDP Multicast UDP MQTT Modbus |
● Ketika diatur sebagai server TCP, server port serial menunggu koneksi komputer. ● Ketika diatur sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan. ● TCP server, TCP klien, UDP, UDP multicast, TCP server/klien koeksistensi, MQTT |
|||
| Tingkat Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Mode Transmisi | Mode pass-through | ||||
| Protokol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mekanis | ||
| Suhu | -40°C~+80°C | |
| Berat badan | 26 gram | |

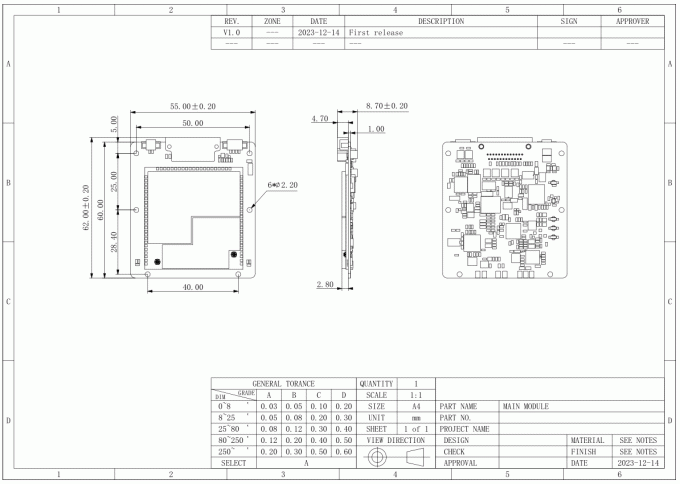

| Dimensi | 60 x 55 x 5,7 mm | |
| Stabilitas | MTBF≥10000hr | |
|
|
