| Nama merek: | IWAVE |
| Nomor Model: | FDM-6600 |
| MOQ: | 2 buah |
| harga: | dapat dinegosiasikan |
| Waktu Pengiriman: | 3-7 hari kerja |
| Ketentuan Pembayaran: | T/T |

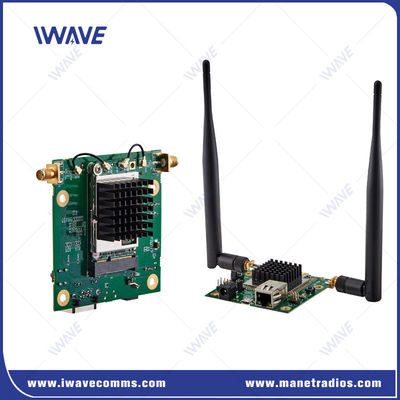

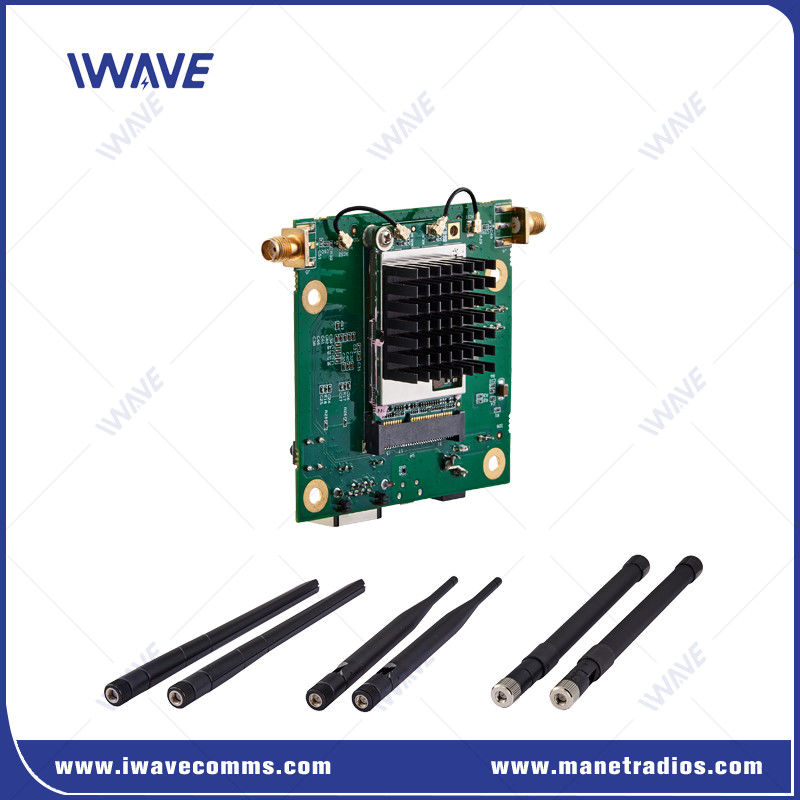

Model:FDM-6600
MIMO ((2x2) NLOS Wireless Ethernet & Full Duplex TTL Serial Data Link
Pengantar
PeraturanFDM-6600adalah produk transmisi nirkabel yang dikembangkan oleh IWAVE, yang menampilkan chipset System on Chip (SoC) yang matang.menawarkan transmisi data yang kuat
kemampuan untuk berbagai aplikasi.
Fitur Utama
Konfigurasi Node:
Satu node master dapat mendukung hingga16 sub-nodus, berbagi total bandwidth dari30 Mbpsuntuk mengirimkanVideo 1080P.
Standar Komunikasi:
Dirancang berdasarkanTD-LTEstandar komunikasi nirkabel, menggunakanOFDM(Orthogonal Frequency Division Multiplexing) danMIMO(Multiple Input Multiple Output) teknologi.
Mengoperasikan secara independen, tanpa bergantung pada stasiun pangkalan pembawa apapun.
Transmisi Data:
Mendukung keduanyaEthernetdan full duplexTTLPengiriman data.
Transmisi data kontrol diprioritaskan atas transmisi sinyal jaringan, memastikan perintah kontrol penting diproses terlebih dahulu.
Teknologi Anti Interferensi:
Menggunakanteknologi lompatan frekuensi otomatisuntuk meningkatkan ketahanan terhadap gangguan, secara signifikan mengurangi konsumsi daya sistem secara keseluruhan dan ukuran modul.
Aplikasi
FDM-6600 cocok untuk berbagai aplikasi, termasuk:
Sistem Pengawasan: Untuk pemantauan video real-time dalam operasi keamanan.
Penyiaran: Memfasilitasi video langsung dalam produksi media.
Otomatisasi Industri: Memungkinkan transmisi data dalam pengaturan manufaktur cerdas.
Jika Anda membutuhkan rincian lebih lanjut atau bagian tertentu, hanya memberi tahu saya!
Spesifikasi
| Umum | ||
| TEKNOLOGI | Wireless berdasarkan Standar Teknologi TD-LTE | |
| Enkripsi | ZUC/SNOW3G/AES ((128) OpsionalLayer-2 | |
| RATE DATA | 30Mbps ((Uplink dan Downlink) | |
| RANGE | 10km-15km ((udara ke tanah) 500m-3km ((NLOS Darat ke tanah) | |
| Kapasitas | Topologi Bintang, Titik ke 17-Pint | |
| Kekuatan | 25dBm (2w atau 10w atas permintaan) | |
| LATENCY | Transmisi satu hop≤30ms | |
| Modulasi | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Otomatis melompat frekuensi lintas pita | |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Konsumsi Listrik | 5 watt | |
| Kekuatan Input | DC5V | |
| PEMANGAT | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Band frekuensi | ||
| 2.4GHz | 2401.5-2481.5 MHz | |
| 1.4GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| Komunitas | ||
| Tingkat Listrik | 2.85V domain tegangan dan kompatibel dengan tingkat 3V/3.3V | |
| Data kontrol | Modus TTL | |
| Tingkat Baud | 115200bps | |
| Mode Transmisi | Mode pass-through | |
| Tingkat Prioritas | Prioritas yang lebih tinggi dari port jaringan. Ketika transmisi sinyal crooked, data kontrol akan ditransmisikan dalam prioritas | |
| Catatan:1Data yang dikirim dan diterima disiarkan di jaringan. Setelah jaringan berhasil, setiap node FDM-6600 dapat menerima data serial. 2Jika Anda ingin membedakan antara mengirim, menerima dan kontrol, Anda perlu mendefinisikan format sendiri |
||
| Antarmuka | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| Komunitas | 1x KOMUART | |
| Kekuatan | DC INPUT | |
| Indikator | Tri-COLOR LED | |
| Mekanis | ||
| Suhu | -40°C~+80°C | |
| Berat badan | 50 gram | |
| Dimensi | 7.8*10,8*2cm | |
| Stabilitas | MTBF≥10000hr | |
