| Nama merek: | IWAVE |
| Nomor Model: | FDM-66MN |
| MOQ: | 2Unit |
| harga: | dapat dinegosiasikan |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C,D/P,T/T |

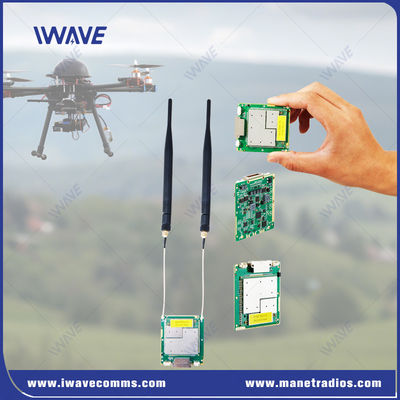

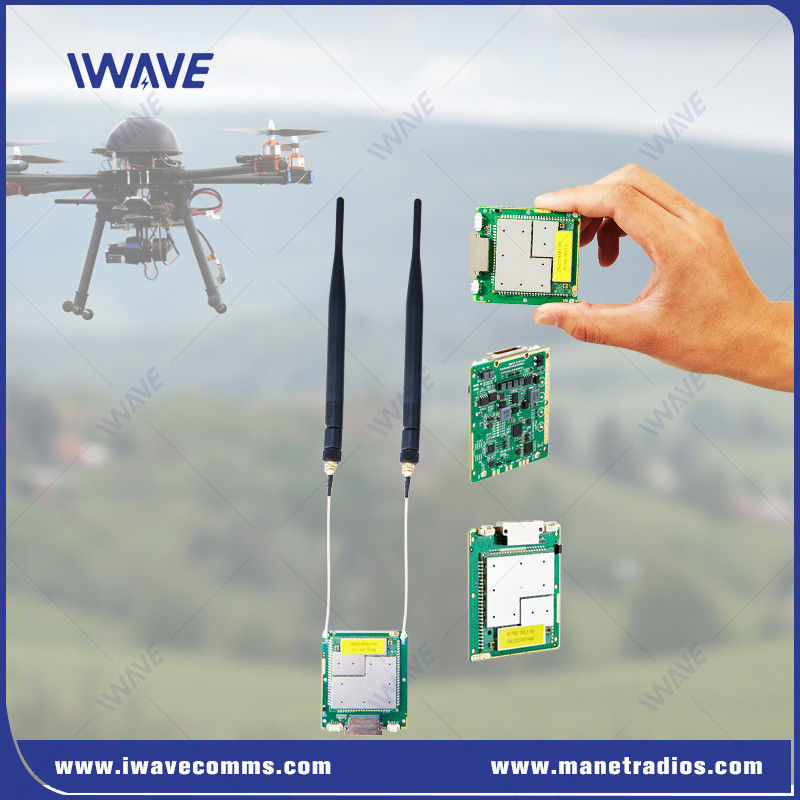

Nlos 3km Ground To Ground Robotics Amankan Data Wireless Dan Video Links
Pengantar
FDM-66MN Nlos 1-3km sistem tak berawak untuk telemetri robotika data dan streaming video HD.Mendapatkan informasi port serial melalui IP memungkinkan satu stasiun kontrol untuk mengontrol beberapa robot mobileHal ini sangat cocok untuk digunakan pada drone, UGV, kendaraan tak berawak dan aplikasi robotika jarak pendek hingga menengah lainnya.
Ukuran 60*55*5.7mm membuatnya menjadi modul radio broadband OEM terkecil dan kandidat ideal untuk integrasi sistem ke dalam sistem tak berawak kecil untuk bekerja di lingkungan yang menantang,seperti pemeriksaan dalam ruangan bangunan atau terowongan.
Fitur Utama
Spektrum Penyebaran
Frekuensi hopping spread spectrum (FHSS), modulasi adaptif dan daya RF transmisi adaptif adalah kombinasi terbaik untuk kekebalan terhadap kebisingan dan interferensi.
Manajemen Perangkat Lunak dan WebUI
FDM-66MN dapat dikonfigurasi menggunakan antarmuka perangkat lunak berbasis instalasi lengkap. dan WebUI adalah metode konfigurasi berbasis browser untuk digunakan untuk remote atau lokal mengkonfigurasi parameter,pengaturan jaringan, keamanan, topologi pemantauan, SNR, RSSI, jarak, dll.

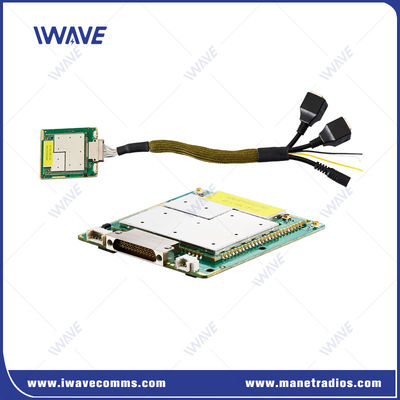

Modul Radio OME terkecil
FDM-66MN adalah transceiver video digital ultra-miniatur dengan dimensi 60*55*5.7mm dan berat 26 gram.Ukuran mini membuatnya ideal untuk aplikasi sensitif berat dan ruang seperti drone kecil atau platform UGV.
Kekuatan Transmisi yang Bisa Disesuaikan
Kekuatan output yang dapat dipilih oleh perangkat lunak dari -40dBm hingga 25dBm

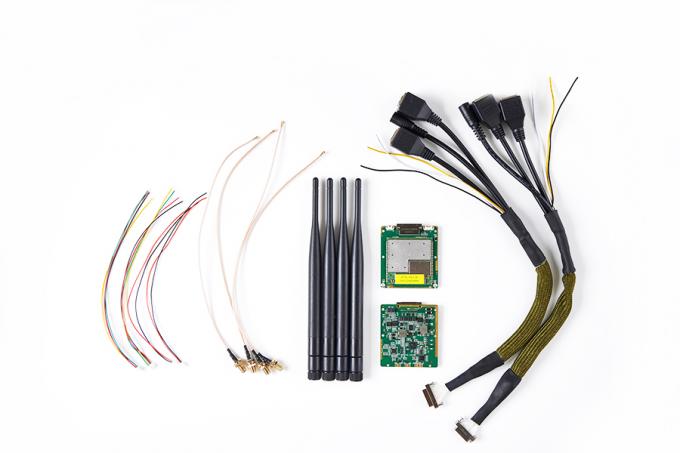

Pilihan antarmuka yang kaya
Tegangan Masuk Daya Luas
Input daya yang luas DC5-32V untuk menghindari terbakar ketika input tegangan yang salah
Definisi antarmuka
| J30JZ Definisi: | ||||||
| Pin | Nama | Pin | Nama | Nama | Pin | |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | VIN DC | 22 | BOOT | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | VIN DC | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Aplikasi
FDM-66MN adalah modul link radio yang kompak, ringan, dan didefinisikan perangkat lunak yang dirancang untuk komunikasi yang dapat diandalkan dalam aplikasi tak berawak, termasuk misi BVLoS, UGV, robotika, UAS, dan USV.Menawarkan kecepatan tinggi, kemampuan jarak jauh, FDM-66MN memungkinkan transmisi dupleks berkualitas tinggi secara bersamaan dari beberapa umpan video full HD, sinyal kontrol, dan data telemetri.Dengan penambahan penguat daya eksternal, dapat mencapai jarak komunikasi hingga 50 km. Bahkan di lingkungan yang menantang, non-line-of-sight, seperti daerah perkotaan yang ramai, ia memastikan komunikasi yang dapat diandalkan pada jarak hingga 20 km.
Spesifikasi
| Umum | ||
| Teknologi | Basis nirkabel pada standar teknologi nirkabel TD-LTE | |
| Enkripsi | ZUC/SNOW3G/AES ((128/256) OpsionalLayer-2 | |
| Tingkat Data | 30Mbps ((Uplink dan Downlink) | |
| Distribusi rata-rata adaptif tingkat data sistem | ||
| Mendukung pengguna untuk mengatur batas kecepatan | ||
| Jangkauan | 10km-15km ((udara ke tanah) 500m-3km ((NLOS Dari tanah ke tanah) |
|
| Kapasitas | 16 simpul | |
| Bandwidth | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Kekuatan | 25dBm±2 (2w atau 10w atas permintaan) Semua node secara otomatis menyesuaikan daya transmisi |
|
| Modulasi | QPSK, 16QAM, 64QAM | |
| Anti-Jamming | Otomatis melompat frekuensi lintas pita | |
| Konsumsi Daya | Rata-rata: 4-4.5Watt Max: 8Watt |
|
| Input daya | DC5V-32V | |
| Sensitivitas penerima | Sensitivitas (BLER ≤ 3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4GHz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Band frekuensi | |||||||
| 1.4GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4GHz | 2401.5-2481.5 MHz | ||||||
| Tanpa kabel | |||||||
| Mode Komunikasi | Unicast, multicast, siaran | ||||||
| Mode Transmisi | Full Duplex | ||||||
| Mode Jaringan | Routing Dinamis | Otomatis memperbarui rute berdasarkan kondisi link real-time | |||||
| Kontrol Jaringan | Pemantauan Negara | Status koneksi /rsrp/snr/jarak/uplink dan downlink throughput | |||||
| Manajemen Sistem | WATCHDOG: semua pengecualian tingkat sistem dapat diidentifikasi, reset otomatis | ||||||
| Pengiriman ulang | L1 | Menentukan apakah akan mentransmisikan kembali berdasarkan data yang berbeda yang dibawa. (AM/UM); HARQ mentransmisikan kembali | |||||
| L2 | HARQ mengirimkan kembali | ||||||
| Antarmuka | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serial Port | 2x RS232 | |
| Input daya | 2*Input daya (alternatif) | |
| Kontrol Transmisi Data | |||||
| Antarmuka Perintah | Konfigurasi perintah AT | Dukungan port VCOM/UART dan port lain untuk konfigurasi perintah AT | |||
| Manajemen Konfigurasi | Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak | ||||
| Mode Kerja | Modus server TCP Modus klien TCP Modus UDP Multicast UDP MQTT Modbus |
● Ketika diatur sebagai server TCP, server port serial menunggu koneksi komputer. ● Ketika diatur sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan. ● TCP server, TCP klien, UDP, UDP multicast, TCP server/klien koeksistensi, MQTT |
|||
| Tingkat Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Mode Transmisi | Mode pass-through | ||||
| Protokol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mekanis | ||
| Suhu | -40°C~+80°C | |
| Berat badan | 26 gram | |
| Dimensi | 60 x 55 x 5,7 mm | |
| Stabilitas | MTBF≥10000hr | |
