| Nama merek: | IWAVE |
| Nomor Model: | FD-61MN |
| MOQ: | 2Unit |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C,D/P,T/T |

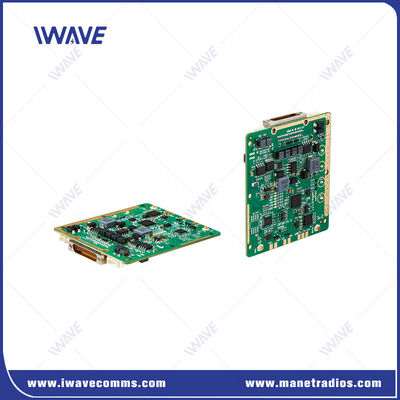

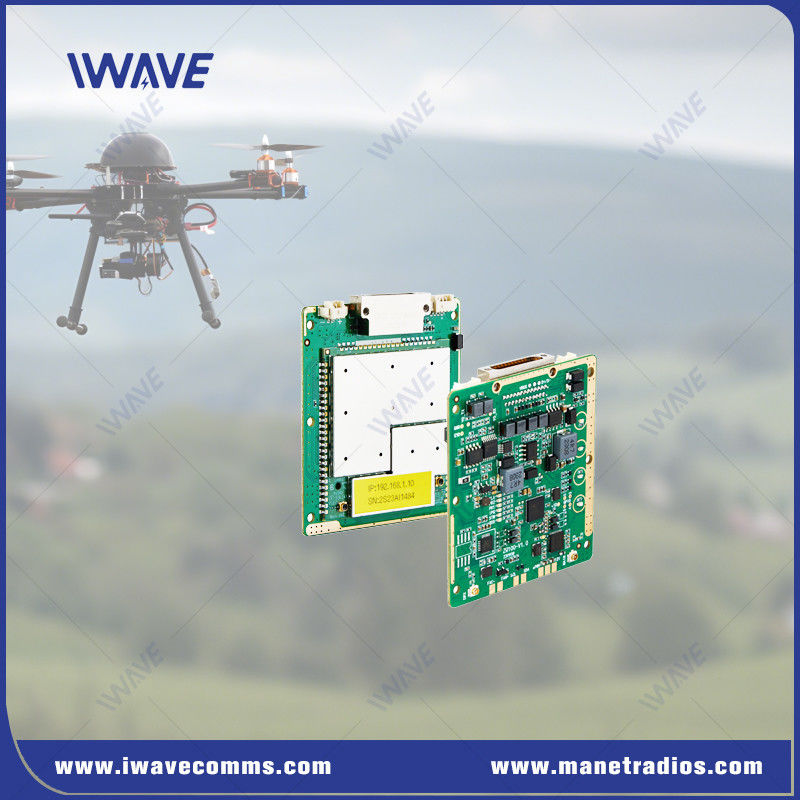

4K Video Dan Telemetry Data OEM MINI Mesh Modul
Pengantar
IWAVE telah meluncurkan FD-61MN perangkat lunak yang didefinisikan radio dirancang untuk memberikan cybersecure mesh jaringan untuk ukuran mini, 10km jarak menengah komunikasi tak berawak termasuk kecepatan tinggi,video dan data definisi tinggi.
FD-61MN data link dapat membentuk jaringan ad-hoc. Setiap peserta dapat secara otomatis bergabung, bergabung kembali atau meninggalkan jaringan.Alokasi ulang slot waktu dapat dilakukan untuk menyediakan data streaming video 4k bandwidth tinggi dan telemetri mavlink untuk peserta tertentu.
Fitur Utama
FD-61MN adalah modul MANET SDR cerdas canggih yang memungkinkan pembuatan jaringan mesh nirkabel yang kuat, terbentuk sendiri dan sembuh sendiri.memberikan aman, konektivitas yang sangat andal untuk berbagai aplikasi yang menuntut, termasuk transmisi video real-time untuk pengawasan seluler, komunikasi NLOS (non-line-of-sight),dan komando dan kontrol drone dan robotika.
● Antarmuka plug-in penerbangan standar tinggi
Konektor J30JZ memiliki keuntungan dari ruang instalasi yang kecil, berat ringan, koneksi yang dapat diandalkan, pelindung elektromagnetik yang baik, ketahanan dampak yang baik,dll untuk memastikan komunikasi yang stabil dan andal.
Mengkonfigurasi pin dan soket yang berbeda untuk memenuhi berbagai kebutuhan koneksi dan komunikasi
●Keamanan
1. Enkripsi ZUC/SNOW3G/AES128
2. Dukungan pengguna akhir mendefinisikan kata sandi
●Input daya yang luas
Masukan tegangan lebar: DV5-32V

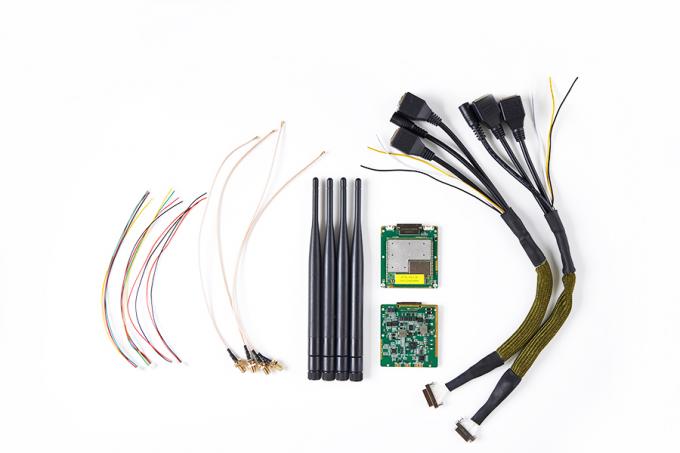

●Desain Miniatur Untuk Integrasi yang Mudah
1Dimensi: 60 x 55 x 5,7 mm
2Berat: 26g
3. IPX RF Pot: Mengadopsi IPX untuk menggantikan konektor SMA tradisional untuk menghemat ruang
4. Konektor J30JZ menghemat banyak kecepatan untuk integrasi dengan kebutuhan ruang kecil
Aplikasi
UAS mini
Angkatan UAV
Drone UAS
UGV
Ekstensi Wireless Ethernet
Telemetri nirkabel
NLOS Pengiriman Video Wireless
Sistem kontrol nirkabel
Spesifikasi
| Umum | ||
| Teknologi | MESH berbasis pada standar teknologi nirkabel TD-LTE | |
| Enkripsi | ZUC/SNOW3G/AES ((128) OpsionalLayer-2 | |
| Tingkat Data | 30Mbps ((Uplink dan Downlink) | |
| Distribusi rata-rata adaptif dari tingkat sistem | ||
| Mendukung pengguna untuk mengatur batas kecepatan | ||
| Jangkauan | 10km ((udara ke tanah) 1km-3km ((NLOS Dari tanah ke tanah) | |
| Kapasitas | 16 simpul | |
| Bandwidth | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Kekuatan | 25dBm±2 (2w atau 10w atas permintaan) | |
| Modulasi | QPSK, 16QAM, 64QAM | |
| Anti-Jamming | Otomatis melompat frekuensi lintas pita | |
| Konsumsi Daya | Rata-rata: 4-4.5Watt Max: 8Watt | |
| Input daya | DC5V-32V | |
| Sensitivitas penerima | Sensitivitas (BLER ≤ 3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4GHz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Kontrol Transmisi Data | |||||
| Antarmuka Perintah | Konfigurasi perintah AT | Dukungan port VCOM/UART dan port lain untuk konfigurasi perintah AT | |||
| Konfigurasi | Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak | ||||
| Mode Kerja | Modus server TCP Modus klien TCP Modus UDP Multicast UDP MQTT Modbus | ●Ketika diatur sebagai server TCP, server port serial menunggu koneksi komputer. ●Ketika ditetapkan sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan. ●Server TCP, klien TCP, UDP, multicast UDP, koeksistensi server/klien TCP, MQTT | |||
| Tingkat Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Mode Transmisi | Mode pass-through | ||||
| Protokol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
|
|
