| Nama merek: | IWAVE |
| Nomor Model: | FPM-8416S |
| MOQ: | 2Unit |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C, D/P, T/T |

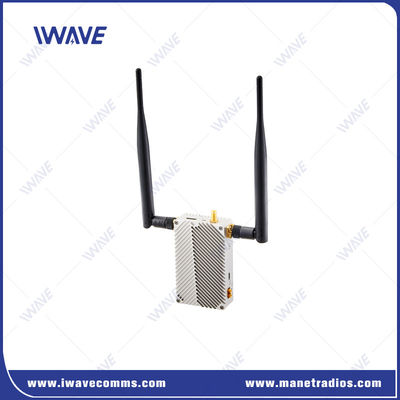

16km SDI HDMI Full HD Digital Image Transmission System dengan Mavlink Telemetry
Deskripsi
FPM-8416S Digital Image Transmission System adalah 14-16km full HD drone video link basis pada teknologi COFDM.Ini mentransmisikan 1080P 30fps video stream pada 80ms low latency dan 720P 60fps video stream pada 50ms latencyTeknologi IWAVE FHSS membuat band frekuensi memiliki gangguan paling sedikit. Untuk menghindari 2.4Ghz yang ramai, FPM-8416S mengadopsi UHF 800Mhz dan 1.4Ghz.
Selain streaming video, FPM-8416S drone video link juga memungkinkan data kontrol penerbangan untuk ditransmisikan hingga 16km bersama dengan streaming video.Ini bekerja dengan baik dengan Pixhawk Mission Planner dan QGround.

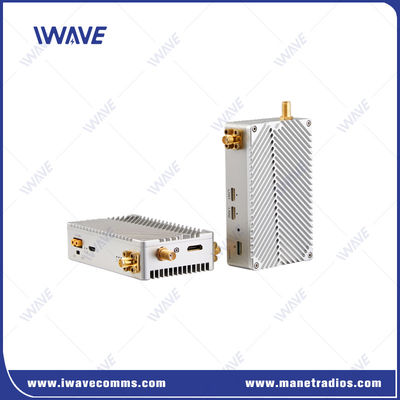

Unit udara FPM-8416S hanya 130 gram ((4.6oz). ukuran mini dan kinerja disipasi panas yang lebih baik dirancang khusus untuk UAV, drone atau sistem tak berawak lainnya.
Fitur Utama
● Input dan Output HDMI dan SDI ● 1*100Mbps Ethernet port untuk TCPIP/UDP data transmisi ● Remote Control |  |
FPM-8416S Uav Video Link memiliki dua port serial bidirectional untuk terhubung dengan Pixhawk.Jadi Anda dapat menggunakan FPM-8416S untuk secara bersamaan mendapatkan video dari drone dan mengendalikan drone melalui Mission Planner dan QGround di tanah.
● Operasi 800Mhz dan 1.4G Band
Dua pilihan frekuensi 800MHz dan 1.4GHz sehingga Anda dapat menghindari kemacetan sinyal 2.4Ghz.
● Multiplexing Pembagian Frekuensi Ortogonal yang Dikodekan (COFDM)
Menghilangkan interferensi multi-jalur dalam transmisi jarak jauh dan memungkinkan FPM-8416S drone video transmisi link memiliki stabilitas yang kuat untuk jarak jauh.
● FHSS untuk Anti-interferensi
Mengenai fungsi lompatan frekuensi, tim IWAVE memiliki algoritma dan mekanisme mereka sendiri.
Selama bekerja FPM-8416S UAV pemancar video digital secara internal akan menghitung dan mengevaluasi link saat ini berdasarkan faktor-faktor seperti kekuatan sinyal yang diterima RSRP, rasio sinyal ke kebisingan SNR,dan tingkat kesalahan bit SERJika kondisi penilaian dipenuhi, ia akan melakukan frekuensi hopping dan memilih titik frekuensi optimal dari daftar.
● Transmisi Dienkripsi
FPM-8416S UAV video link menggunakan AES128 untuk enkripsi video untuk menghindari seseorang mencegat aliran video Anda tanpa otorisasi.
Berbagai Pelabuhan
FPM-8416S digital drone video link dilengkapi dengan port HDMI, port SDI,dua port LAN dan satu port serial bidirectional dimana pengguna dapat mendapatkan streaming video full hd dan mengontrol penerbangan dengan pixhawk pada saat yang sama.
Aplikasi
Pemancar video drone nirkabel adalah pilot drone untuk aplikasi kritis seperti intelijen, pengawasan dan pengintaian yang perlu mentransmisikan video HD langsung untuk memberikan respons cepat.Selain itu, pemancar video COFDM untuk UAV juga memainkan peran penting dalam industri proses & pertambangan, pengiriman drone, inspeksi infrastruktur dan responden pertama untuk memungkinkan keputusan yang lebih cepat dan lebih efisien.
Spesifikasi
| 800 MHz | 806 ~ 826 MHz | |
| 1.4GHz | 1428~1448 MHz | |
| Bandwidth | 8MHz | |
| Kekuatan RF | 0.6watt | |
| Jangkauan Transmisi | 800Mhz: 16km1400Mhz: 14km | |
| Antenna | 800 MHz | TX: Omni Antenna / 25cm Panjang / 2dbi RX: Omni Antenna / 60cm Panjang / 6dbi |
| 1.4GHz | TX: Omni Antenna / 35cm Panjang / 3.5dbi RX: Omni Antenna/60cm Panjang/5dbi | |
| Tingkat Transmisi | 3Mbps (HDMI atau SDI Video Stream, Ethernet Signal dan berbagi data serial) | |
| Tingkat Baud | 115200bps ((Diperbaiki) | |
| Sensitivitas | -106@4Mhz | |
| Algoritma Toleransi Fault Wireless | Koreksi kesalahan maju FEC baseband nirkabel/koreksi kesalahan super video codec | |
| Latensi Akhir ke Akhir | Latensi untuk pengkodean + transmisi + dekodean720P/60 <50 ms1080P/60 <80 ms | |
| Link Membangun Kembali Waktu | < 1s | |
| Modulasi | Uplink QPSK/Downlink QPSK | |
| Kompresi Video | H.264 | |
| Ruang Warna Video | 4:2:0 (Pilihan 4:2(2) | |
| Enkripsi | AES128 | |
| Waktu Mulai | 15s | |
| Kekuatan | DC12V (7 ∼ 18 V) | |
| Antarmuka | Antarmuka pada Tx dan Rx adalah sama ●Input/Output video: Mini HDMI×1 ●Input/Output video: SDI ((SMA) × 1 ● Power Input Interface × 1 ● Antarmuka antena: SMA×2 ●Serial×1: (Tegangan: +-13V(RS232), 0~3.3V(TTL) ●Ethernet: 100Mbps x 3 | |
| Indikator | ●Kekuatan ● Koneksi nirkabel ●Indikator pengaturan | |
| Konsumsi Daya | Tx: 9W ((Max) Rx: 6W | |
| Suhu | ● Bekerja: -40 ~ + 85°C ● Penyimpanan: -55 ~ +100°C | |
| Dimensi | Tx/Rx: 93 x 55,5 x 23,5 mm | |
| Berat badan | Tx/Rx: 130 g | |
| Desain Kasus Logam | Teknologi CNC / cangkang paduan aluminium ganda | |
| Kerang paduan aluminium ganda | ||
| Kapal anodisasi konduktif | ||
Aku tidak tahu.
|
|
