| Nama merek: | IWAVE |
| Nomor Model: | FDM-605PTM |
| MOQ: | 2Unit |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C, D/P, T/T |

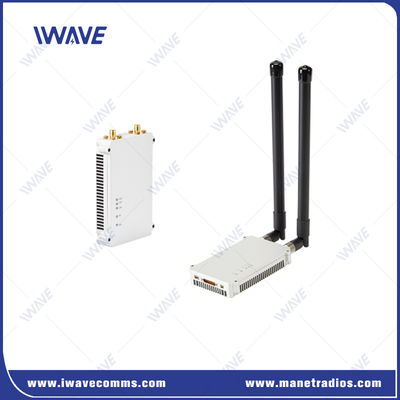

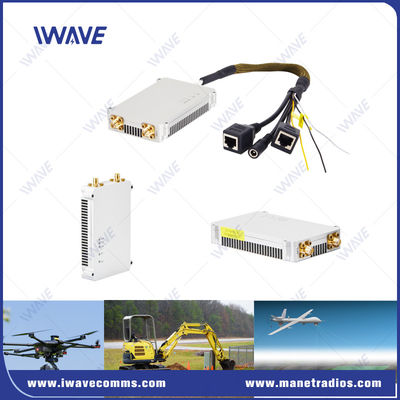

50km 30Mbps TCP UDP Point To Multi-Point Transmitter Dan Receiver Untuk Drone
Deskripsi
FDM-605PTM adalah papan jaringan titik ke multi-titik untuk video jarak jauh dan data downlink ke tanah.Hal ini dirancang khusus untuk pesawat tak berawak / helikopter / kendaraan video downlink untuk 50km selama bergerak cepat.
Smart antenna MIMO membuat FDM-605P TM menyediakan video HD real-time dan koneksi Ethernet broadband dengan kecepatan transmisi 30Mbps.
Ini memiliki keuntungan besar dalam diterapkan untuk VTOL / fixed wing drone / helikopter transmisi nirkabel dengan berat hanya 280g.
Ini datang dalam versi 10W dan 20W untuk menciptakan tautan komunikasi terenkripsi untuk kawanan UAV di luar garis pandang di lingkungan RF yang kompleks.
Fitur Utama
|
 |
Komunikasi video HD jarak jauh dan latensi rendah
Menawarkan 50km udara ke tanah full HD video downlink dengan transmisi data bidirectional untuk VTOL / fixed wing drone / helikopter.
Menampilkan kurang dari 60ms-80msof latensi untuk 150km, sehingga Anda dapat melihat dan mengontrol apa yang terjadi hidup.
Kontrol daya otomatis
Kekuatan transmisi dari setiap node diatur dan dikendalikan secara otomatis sesuai dengan kualitas sinyalnya.
Frekuensi-Hopping Spread Spectrum (FHSS)
Produk IWAVE IP MESH secara internal akan menghitung dan mengevaluasi link saat ini berdasarkan faktor-faktor seperti kekuatan sinyal yang diterima RSRP, rasio sinyal ke kebisingan SNR, dan tingkat kesalahan bit SER.Jika kondisinya dipenuhi, akan melakukan frekuensi hopping dan memilih titik frekuensi optimal dari daftar.
Apakah akan melakukan frekuensi hopping tergantung pada keadaan nirkabel. Jika keadaan nirkabel baik, frekuensi hopping tidak akan dilakukan sampai kondisi penilaian terpenuhi.
Kontrol Titik Frekuensi Otomatis
Setelah booting, itu akan mencoba jaringan dengan titik frekuensi yang tersimpan sebelumnya sebelum shutdown terakhir.akan secara otomatis mencoba menggunakan titik frekuensi lain yang tersedia untuk penyebaran jaringan.
Aplikasi
• Komunikasi jarak jauh dari satu titik ke titik lain
• Pemantauan patroli jalur listrik dan hidrologi
• Komunikasi darurat untuk pemadam kebakaran, pertahanan perbatasan, dan militer
• Komunikasi maritim, Tambang minyak digital, pembentukan armada
Spesifikasi
|
Umum |
Mekanis |
||
| TEKNOLOGI | Wireless berbasis Teknologi Akses TD-LTE | Suhu | -20o sampai +55oC |
| Enkripsi | ZUC/SNOW3G/AES (128/256) Enkripsi Layer-2 Opsional | Dimensi | 116*70*17mm |
| Tarif tanggal | 30Mbps | Berat badan | 100 g |
| PEMANGAT | -103dBm | ||
| RANGE | 50km (udara ke tanah) | Bahan | Perak Anodisasi Aluminium |
| MODE | Titik ke multi-titik | Pemasangan | Di atas kapal |
| MIMO | 2x2 MIMO |
Kekuatan |
|
| Modulasi | QPSK, 16QAM, 64QAM | ||
| Kekuatan RF | 33dBm | Tegangan | DC 12V |
| LATENCY | Akhir sampai akhir: 60ms-80ms | Konsumsi Listrik | 11 watt |
| Anti-JAM | Otomatis melompat frekuensi | ||
|
FREQUENCY |
Antarmuka |
||
| 1.4GHz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| 2.4GHz | 2401.5-2481.5 MHz | ||
| Input tenaga | 1xJ30 | ||
| Data TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
Komunitas |
|
| Tingkat Listrik | 3.3V dan kompatibel dengan 2.85V |
| Data kontrol | RS232 |
| Tingkat Baud | 115200bps |
| Mode Transmisi | Mode pass-through |
| Tingkat Prioritas | Prioritas lebih tinggi dari port jaringan Ketika transmisi sinyal berbunyi, data kontrol akan dikirimkan dengan prioritas |
| Catatan: 1Setelah jaringan berhasil, setiap unit FDM-605PTM dapat menerima data serial. 2Jika Anda ingin membedakan antara mengirim, menerima dan kontrol, Anda perlu mendefinisikan format sendiri |
|
|
PEMANGAT |
||
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
Aku tidak tahu.
|
|
