| Nama merek: | IWAVE |
| Nomor Model: | FD-615MT |
| MOQ: | 2Unit |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C,D/P,T/T |

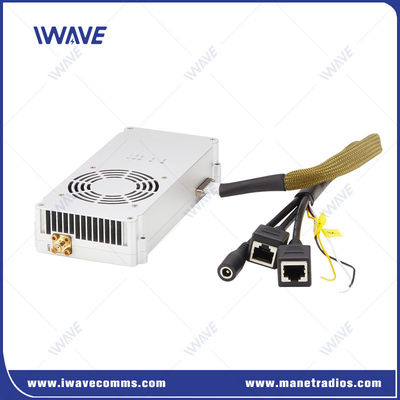

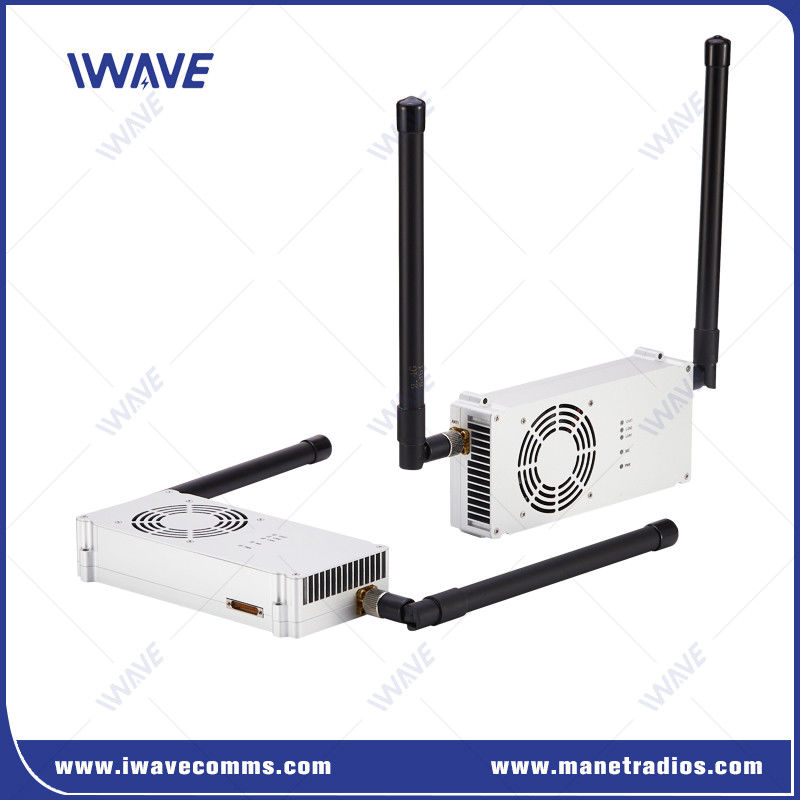

50KM Drone Jarak Panjang TCPIP/UDP MIMO IP MESH Link
Pengantar
FD-615MT 50KM drone jarak jauh TCPIP / UDP MIMO IP MESH link membangun tidak pusat, terbentuk sendiri, menyesuaikan diri dan penyembuhan diri routing dinamis /
Jaringan jaringan komunikasi relay otomatis. Ini mencapai routing dinamis, multi-hop relay video HD,data multi-saluran dan suara kesetiaan antara node yang berbeda dari jaringan yang sama dalam aplikasi yang kompleks.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
Ini memiliki keuntungan besar dalam diterapkan untuk VTOL / fixed wing drone / helikopter transmisi nirkabel dengan berat hanya 280g.
Ini datang dalam versi 10W dan 20W untuk menciptakan tautan komunikasi terenkripsi untuk kawanan UAV di luar garis pandang di lingkungan RF yang kompleks.
Fitur Utama
Dirancang berdasarkan standar komunikasi nirkabel TD-LTE, OFDM dan teknologi MIMO.Jaringan secara otomatis beralih rute berdasarkan faktor-faktor seperti jumlah transceiver dan lingkungan saluran.
Menawarkan 50km udara ke tanah video HD penuh downlink dengan transmisi data bidirectional untuk VTOL / pesawat tak berawak sayap tetap / helikopter.sehingga Anda dapat melihat dan mengontrol apa yang terjadi hidup.
Produk IWAVE IP MESH secara internal akan menghitung dan mengevaluasi link saat ini berdasarkan faktor-faktor seperti kekuatan sinyal yang diterima RSRP, rasio sinyal ke kebisingan SNR, dan tingkat kesalahan bit SER.Jika kondisinya dipenuhi, akan melakukan frekuensi hopping dan memilih titik frekuensi optimal dari daftar. Apakah untuk melakukan frekuensi hopping tergantung pada keadaan nirkabel. Jika keadaan nirkabel baik,frekuensi lompat tidak akan dilakukan sampai kondisi penilaian terpenuhi.
Setelah booting, itu akan mencoba jaringan dengan titik frekuensi yang tersimpan sebelumnya sebelum shutdown terakhir.akan secara otomatis mencoba menggunakan titik frekuensi lain yang tersedia untuk penyebaran jaringan.
Kekuatan transmisi dari setiap node diatur dan dikendalikan secara otomatis sesuai dengan kualitas sinyalnya. |
|
Aplikasi
Komunikasi jarak jauh MESH
Pemantauan patroli jalur listrik dan hidrologi
Komunikasi darurat untuk pemadam kebakaran, pertahanan perbatasan, dan militer
Komunikasi maritim, Tambang minyak digital, pembentukan armada
Spesifikasi
| PEMANGAT | ||
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Umum | Mesin | ||
| Teknologi | MESH berdasarkan Standar Teknologi TD-LTE | Suhu | -20o sampai +55oC |
| Enkripsi | ZUC/SNOW3G/AES (128/256) Enkripsi Layer-2 Opsional | ||
| Tingkat Data | 30Mbps (uplink downlink) | Dimensi | 116*70*17mm |
| Sensitivitas | 10MHz/-103dBm | Berat badan | 190g |
| Jangkauan | 50km (udara ke tanah) NLSO 3km-10km ((Bumi ke tanah) ((Tergantung pada lingkungan yang sebenarnya) |
Bahan | Perak Anodisasi Aluminium |
| Node | 16 simpul | Pemasangan | Dipasang pada kendaraan/di dalam kendaraan |
| Modulasi | QPSK, 16QAM, 64QAM | ||
| MIMO | 2x2 MIMO | Kekuatan | |
| Anti-jamming | Otomatis melompat frekuensi | ||
| Kekuatan RF | 10 watt | Input tegangan | DC 24V ± 10% |
| Latensi | Transmisi satu hop≤30ms | Konsumsi Daya | 30 watt |
|
Frekuensi |
Antarmuka |
||
| 1.4GHz | 1420-1530MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| Catatan: Band frekuensi mendukung disesuaikan | Input daya | 1 x J30 | |
| Data TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
| Bagaimana? | |
| Tingkat Listrik | 3.3V dan kompatibel dengan 2.85V |
| Data kontrol | TTL |
| Tingkat Baud | 115200bps |
| Mode Transmisi | Mode pass-through |
| Tingkat Prioritas | Prioritas lebih tinggi dari port jaringan Ketika transmisi sinyal berbunyi, data kontrol akan dikirimkan dengan prioritas |
| Catatan:1Data yang dikirim dan diterima disiarkan di jaringan. Setelah jaringan berhasil, node FD-615MT dapat menerima data serial. 2Jika Anda ingin membedakan antara mengirim, menerima dan kontrol, Anda dapat mendefinisikan format. |
|

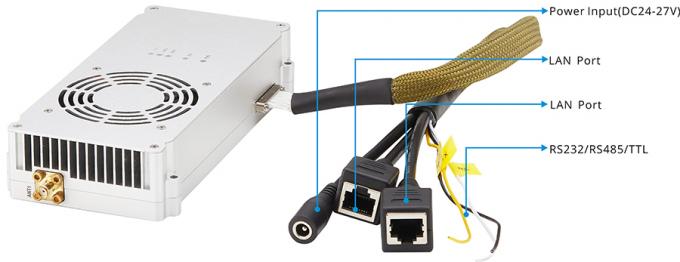

Definisi antarmuka
|
|
