| Nama merek: | IWAVE |
| Nomor Model: | FD-610X |
| MOQ: | 2 |
| harga: | negotiable |
| Waktu Pengiriman: | 5-10Hari |
| Ketentuan Pembayaran: | T/T,L/C,D/P |

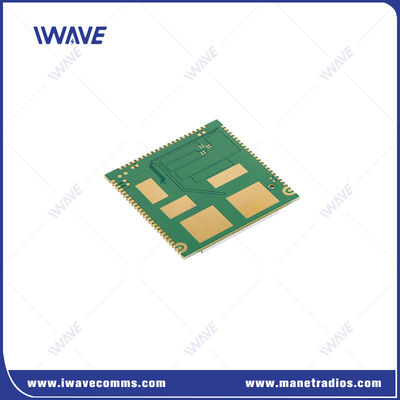

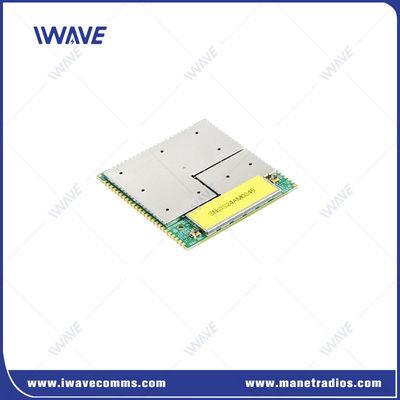

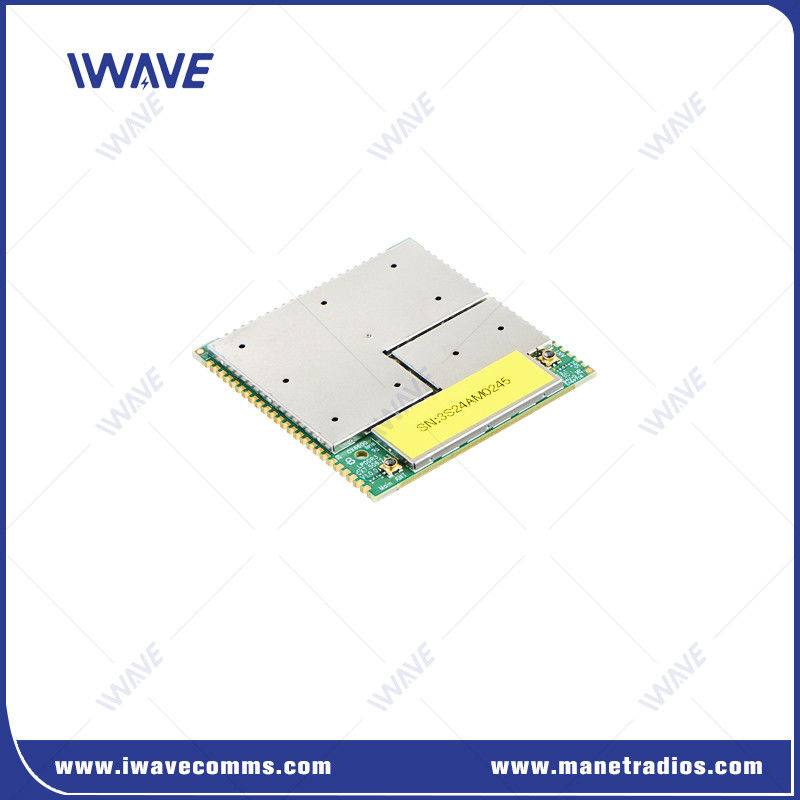

Advanced Soc Development Board Transceiver Untuk Robotika yang Sangat Kecil
Pengantar
FD-610X Soc Development Board Transceiver adalah kelas baru dari transceiver industri yang dirancang khusus untuk platform robotika.Ini adalah Radio Software Defined berdasarkan bentuk gelombang MANET MESH kami yang sangat kuatHal ini mengoptimalkan penggunaan bandwidth saluran yang tersedia, yang menghindari tabrakan dan menyediakan latensi paket data yang pendek dan dapat diprediksi.Bandwidth yang lebih luas bersama dengan Advanced Interference Avoidance Scheme (IAS) memaksimalkan efektivitas komunikasi di lingkungan yang diperdebatkan dan memberikan perlindungan terhadap Electronic Attack (EA).
Bagaimana FD-610X Soc Development Board bekerja?
|
FD-610X Dewan Pengembangan Socdirancang untuk dipasangkan dengan platform komputasi pendamping yang didukung, tertanam dengan pengendali penerbangan cerdas atau terintegrasi ke dalam platform robotika darat.
Hasilnya adalah kuat,Solusi yang dapat diskalakan untuk konektivitas robot jarak jauh yang tangguh dan streaming video HD yang mentransmisikan melalui jangkauan jarak jauh di lingkungan yang menantang dan padat.
|
 |
Aplikasi
UAS mini
Drone UAS
UGV
Ekstensi Wireless Ethernet
Telemetri nirkabel
NLOS Pengiriman Video Wireless
Sistem kontrol nirkabel
Spesifikasi
|
Mengirim |
Perangkat pengambilalihan gambar modul kontrol master untuk pengambilalihan dan pengkodean data |
Kamera |
|
Modul kontrol utama mengirim data terkoding ke FD-610X melalui antarmuka USB atau HSIC |
Antarmuka fisik USB/HISC, secara logis virtual ke dalam kartu jaringan | |
|
FD-610X mengirim data gambar terkoding ke ujung penerima melalui antarmuka udara. |
||
| Menerima | Ujung penerima FD-610X menerima data gambar yang dikodekan dan kemudian menyiarkannya secara transparan ke modul kontrol utama. | |
| FD-610X mengirim data ke modul kontrol utama melalui antarmuka USB atau HSIC. | Antarmuka fisik USB/HISC, secara logis virtual ke dalam kartu jaringan | |
|
Setelah modul kontrol utama menerima data, ia melakukan dekoding gambar dan menampilkan. |
||
| Ukuran PCB | 43.40*45.00*3.00mm | |
| RF | Frekuensi | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
|
800Mhz: 806-826 MHz |
||
|
Kekuatan RF |
25dBm | |
|
Sensitivitas (Akses) |
2.4Ghz ((24415 Saluran) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
Akses |
|
1.4Ghz ((14379 Saluran) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
Akses |
|
|
800Mhz ((8160 Saluran) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
Akses |
|
Antarmuka |
UAR |
1 |
|
COM-UART |
1 |
|
|
HSIC |
USB 2.0 Kecepatan Tinggi |
|
|
Amerika Serikat |
USB 2.0 Kecepatan Tinggi |
|
|
I2C |
1 | |
|
GPIO |
6 |
|
|
JTAG |
1 | |
|
Antenna |
2 |
|
|
