| Nama merek: | IWAVE |
| Nomor Model: | FDM-660X |
| MOQ: | 2 |
| harga: | dapat dinegosiasikan |
| Waktu Pengiriman: | 5-10Hari |
| Ketentuan Pembayaran: | T/T,L/C,D/P |

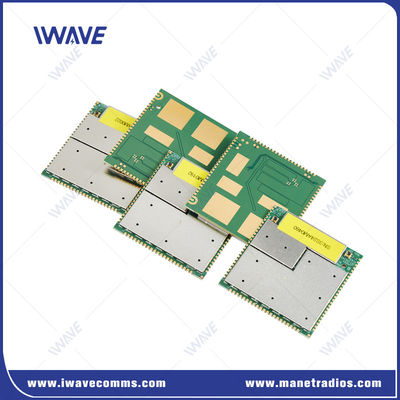

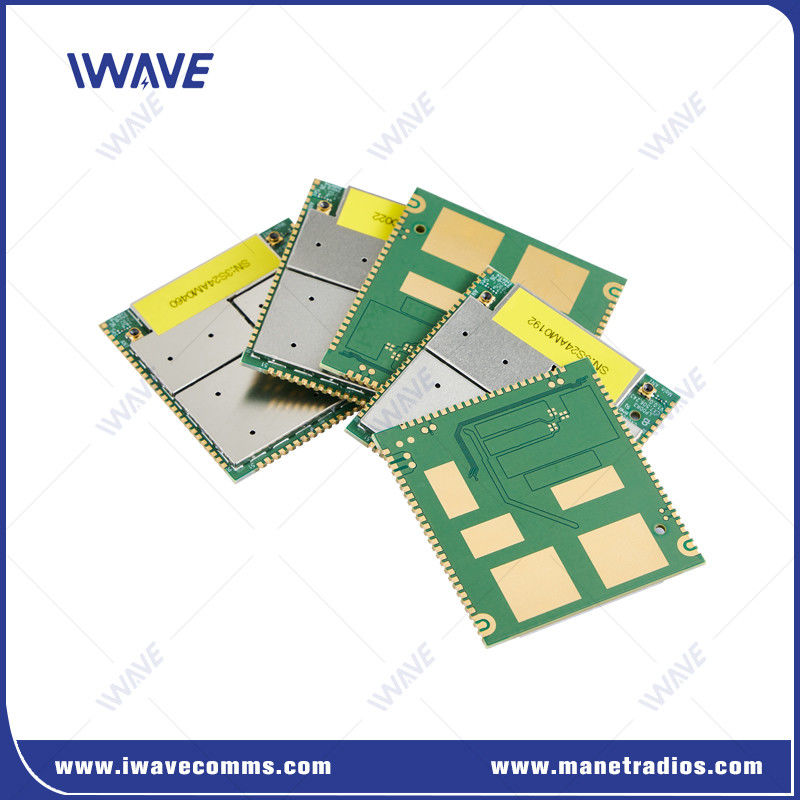

Modul Telemetri Radio Jarak Panjang Dengan Frekuensi Jumping Spread Spectrum
Pengantar
FDM-660X adalah perangkat IP PtMP 200MW yang kompak, dioptimalkan untuk komunikasi jarak jauh dan misi udara tingkat data tinggi.konfigurasi daya yang lebih tinggi seperti model 10W dengan PA dapat mencapai 100-150km wireless link.
Sistem ini memanfaatkan arsitektur FPGA, mendukung fungsi multi-waveform, operasi ultra-wideband, dan lompatan frekuensi kecepatan tinggi dalam topologi bintang.Ini mampu menangani data dan transmisi video dalam berbagai konfigurasi, termasuk pengaturan titik-ke-titik, titik-ke-multipoint, dan multipoint-ke-multipoint.
Keuntungan dariModul Telemetri(FDM-660X):
Transmisi NLOS panjang:Mampu komunikasi stabil pada jarak antara 500m dan 3km dalam kondisi Non-Line-of-Sight (NLOS) antara sistem berbasis darat.
Dukungan untuk Gerakan Berkecepatan Tinggi:FDM-660X mempertahankan hubungan komunikasi yang stabil bahkan pada kecepatan hingga 300 km/jam, menjadikannya ideal untuk platform berkecepatan tinggi.
High Throughput:Mencapai kecepatan uplink dan downlink antara 80Mbps dan 100Mbps secara bersamaan, memastikan tingkat transfer data yang tinggi untuk aplikasi yang menuntut.
Daya Self-Adaptive:Perangkat ini secara otomatis menyesuaikan daya transmisi dan penerimaannya berdasarkan kondisi saluran waktu nyata, mengoptimalkan konsumsi energi dan mengurangi gangguan di seluruh jaringan.
Spesifikasi Modul Telemetry
| Mengirim | Perangkat pengambilalihan gambar modul kontrol master untuk pengambilalihan dan pengkodean data | Kamera |
| Modul kontrol utama mengirim data terkoding ke FD-610X melalui antarmuka USB atau HSIC | Antarmuka fisik USB/HISC, secara logis virtual ke dalam kartu jaringan | |
| FD-610X mengirim data gambar terkoding ke ujung penerima melalui antarmuka udara. | ||
| Menerima | Ujung penerima FD-610X menerima data gambar yang dikodekan dan kemudian menyiarkannya secara transparan ke modul kontrol utama. | |
| FD-610X mengirim data ke modul kontrol utama melalui antarmuka USB atau HSIC. | Antarmuka fisik USB/HISC, secara logis virtual ke dalam kartu jaringan | |
| Setelah modul kontrol utama menerima data, ia melakukan dekoding gambar dan menampilkan. | ||
| Ukuran PCB | 43.40*45.00*3.00mm | |
| RF | Frekuensi | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| Kekuatan RF | 25dBm | |
| Sensitivitas (Akses) |
2.4Ghz ((24415 Saluran) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
Akses |
| 1.4Ghz ((14379 Saluran) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
Akses | |
| 800Mhz ((8160 Saluran) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
Akses | |
| Antarmuka | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 Kecepatan Tinggi | |
| Amerika Serikat | USB 2.0 Kecepatan Tinggi | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenna | 2 |
FAQ
1Berapa banyak arus yang ditarik modul?
Konsumsi daya sekitar 4W.
Saat ini sama dengan konsumsi daya dibagi dengan tegangan pasokan
4 / 12 = 0,33A, jika Anda menggunakan catu daya 12 volt.
2Aku butuh modul data video nirkabel dengan rentang transmisi 150 km, rentang frekuensi mana yang lebih baik?
Ada dua versi pada rentang frekuensi yang berbeda.
Rentang frekuensi versi pertama adalah dari 1420 MHz hingga 1530 MHz, dengan lebar frekuensi 110 MHz untuk FHSS.
Rentang frekuensi versi kedua adalah dari 806 MHz hingga 826 MHz atau 1420 MHz ~ 1530 MHz, dengan lebar frekuensi hanya 20Mhz atau 40Mhz untuk FHSS.
Insinyur kami merekomendasikan Anda untuk memilih versi 1, karena dapat menyediakan titik yang lebih sering untuk dipilih ketika sinyal lemah atau terganggu.
Video
Video
|
|
