| Nama merek: | IWAVE |
| Nomor Model: | FDM-660X |
| MOQ: | 2 |
| harga: | negotiable |
| Waktu Pengiriman: | 5-10Hari |
| Ketentuan Pembayaran: | T/T,L/C,D/P |

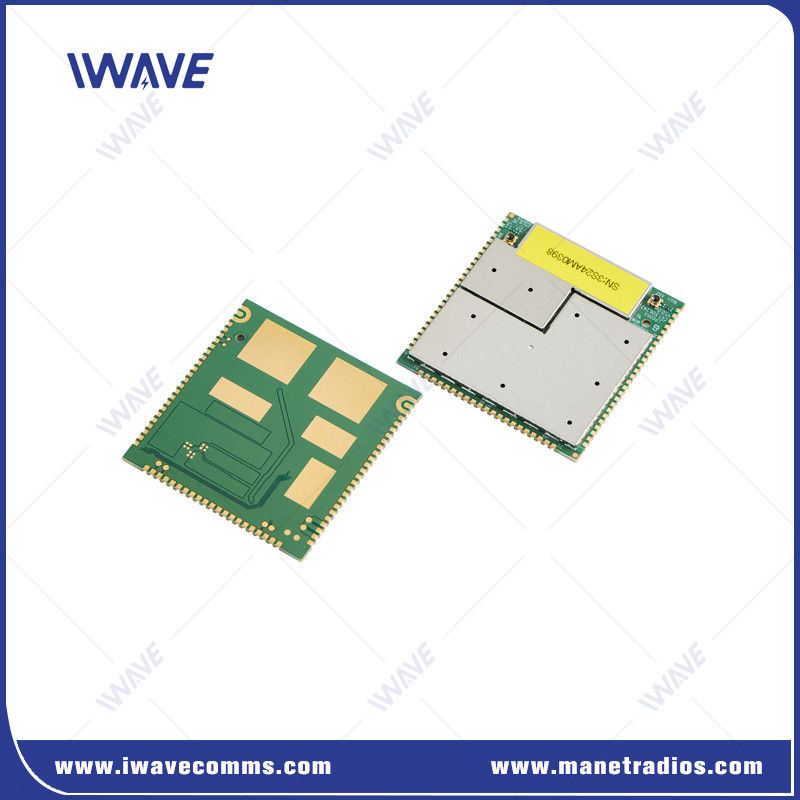

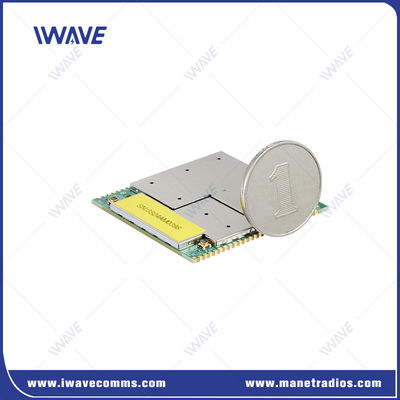

TDD OFDM Dua arah Wireless Video Data RC Control Link SDR Modul Board
Pengantar
Dengan memanfaatkan topologi bintang IP canggih dan lompatan frekuensi berkecepatan tinggi, FDM-6800 unggul dalam lingkungan yang menantang.sangat cocok untuk berbagai aplikasi, termasuk sistem berawak dan tak berawak, serta penggunaan komersial dan taktis.
IWAVE mengkhususkan diri dalam mengembangkan solusi jaringan nirkabel kelas industri, dengan fokus pada teknologi mesh dan point-to-multipoint untuk sistem robot.radio nirkabel jarak jauh dirancang untuk berbagai aplikasi, termasuk UAV, UGV, AMR, robotika mobile, tim yang terhubung, dan sektor pemerintah/pertahanan.IWAVE memberdayakan pengguna untuk mengatasi tantangan kompleks dengan membangun jaringan komunikasi yang dapat disesuaikan dengan sistem tak berawak.
Keuntungan dariModul SDR(FDM-660X)
|
Dukungan Master-Slave:Satu node master dapat mengelola hingga32node budak. Komunikasi Udara-Bumin: Menyediakan hingga 20 km video nirkabel, MAVLink, dan transmisi data telemetri. Transmisi Non-Line of Sight (NLOS):transmisi mobile lebih dari 1-3 km di lingkungan NLOS. Anti-interferensi:Fitur Frekuensi Hopping Spread Spectrum (FHSS) di dalam dan di seluruh pita frekuensi untuk ketahanan interferensi. Tri-Dukungan Band: Band frekuensi yang dapat dipilih pada800 MHz dan 1,4 GHz dan 2,4 GHz. Antarmuka serbaguna:Termasuk RJ45, TTL, RS232, RS485, RS422, dan SBUS (Kustomisasi). Software Defined Radio (SDR):Operasi berbasis halaman web yang intuitif untuk kemudahan penggunaan dan manajemen. Perangkat lunak pemantauan jaringan:Pemantauan real-time SNR, RSSI, topologi node, dan jarak antara node. |
 |
Spesifikasi Modul Telemetry
| Mengirim | Perangkat pengambilalihan gambar modul kontrol master untuk pengambilalihan dan pengkodean data | Kamera |
| Modul kontrol utama mengirim data terkoding ke FD-610X melalui antarmuka USB atau HSIC | Antarmuka fisik USB/HISC, secara logis virtual ke dalam kartu jaringan | |
| FD-610X mengirim data gambar terkoding ke ujung penerima melalui antarmuka udara. | ||
| Menerima | Ujung penerima FD-610X menerima data gambar yang dikodekan dan kemudian menyiarkannya secara transparan ke modul kontrol utama. | |
| FD-610X mengirim data ke modul kontrol utama melalui antarmuka USB atau HSIC. | Antarmuka fisik USB/HISC, secara logis virtual ke dalam kartu jaringan | |
| Setelah modul kontrol utama menerima data, ia melakukan dekoding gambar dan menampilkan. | ||
| Ukuran PCB | 43.40*45.00*3.00mm | |
| RF | Frekuensi | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| Kekuatan RF | 25dBm | |
| Sensitivitas (Akses) |
2.4Ghz ((24415 Saluran) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
Akses |
| 1.4Ghz ((14379 Saluran) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
Akses | |
| 800Mhz ((8160 Saluran) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
Akses | |
| Antarmuka | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 Kecepatan Tinggi | |
| Amerika Serikat | USB 2.0 Kecepatan Tinggi | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenna | 2 |
FAQ
1Berapa banyak arus yang ditarik modul?
Konsumsi daya sekitar 4W.
Saat ini sama dengan konsumsi daya dibagi dengan tegangan pasokan
4 / 12 = 0,33A, jika Anda menggunakan catu daya 12 volt.
2Aku butuh modul data video nirkabel dengan rentang transmisi 150 km, rentang frekuensi mana yang lebih baik?
Ada dua versi pada rentang frekuensi yang berbeda.
Rentang frekuensi versi pertama adalah dari 1420 MHz hingga 1530 MHz, dengan lebar frekuensi 110 MHz untuk FHSS.
Rentang frekuensi versi kedua adalah dari 806 MHz hingga 826 MHz atau 1420 MHz ~ 1530 MHz, dengan lebar frekuensi hanya 20Mhz atau 40Mhz untuk FHSS.
Insinyur kami merekomendasikan Anda untuk memilih versi 1, karena dapat menyediakan titik yang lebih sering untuk dipilih ketika sinyal lemah atau terganggu.
|
|
