| Nama merek: | IWAVE |
| Nomor Model: | FD-780X |
| MOQ: | 2 |
| harga: | negotiable |
| Waktu Pengiriman: | 5-10Hari |
| Ketentuan Pembayaran: | T/T,L/C,D/P |
Multi Hops OEM IP Mesh SDR Radio Untuk Komunikasi Sistem Tanpa Awak
Pengantar

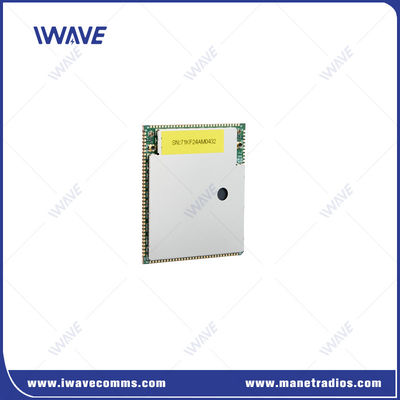

FD-780X adalah modul SDR inti untuk jaringan mandiri tanpa pusat MESH. Modul inti ini didasarkan pada standar komunikasi nirkabel LTE, mengadopsi teknologi kunci seperti OFDM dan MIMO,mendukung alokasi bandwidth ganda (1.4MHz, 3MHz, 5MHz, 10MHz, 20MHz, 40MHz), mendukung mode CA (agregasi pembawa), dan mengadopsi desain arsitektur datar untuk secara efektif mengurangi latensi dan meningkatkan kemampuan transmisi data.Ini memiliki karakteristik jarak transmisi panjangModul inti mengadopsi solusi chip SOC yang matang dengan integrasi tinggi.juga secara efektif mengurangi konsumsi daya sistem, memenuhi kebutuhan industri dari pelanggan yang berbeda untuk mengembangkan UAV, UGV dan skenario lain untuk komunikasi yang dapat diandalkan.
Keuntungan dariRadio SDR(FD-780X)
|
|
|
Spesifikasi Radio SDR
|
Item Fungsi |
Deskripsi |
Rincian |
|

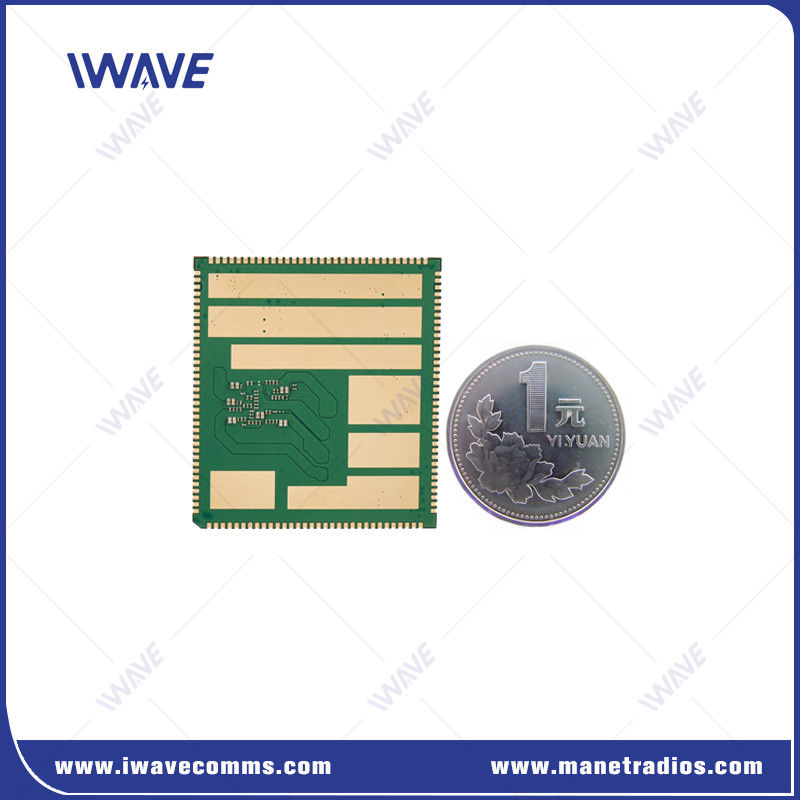

PCB |
papan antarmuka satu sisi |
Jangkauan toleransi: 460,58 ± 0,15 mm 520,00±0,15 mm 2.90±0.10mm |
|
RF |
Band RF 1 |
1420-1530MHz |
|
Band RF 2 |
566-678MHz |
|
|
Tingkat Daya |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Sensitivitas (1Mbps) |
1.4G ((14700 saluran) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200saluran) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
Antarmuka |
UART |
3 |
|
HSIC |
USB 2.0 Kecepatan Tinggi |
|
|
USB |
USB 2.0 Kecepatan Tinggi |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Kekuatan |
VSYS |
3.7V ~ 4.35V,menyarankan 4.0V (input) |
|
D1V8A |
1.8V output |
|
|
A2V85A |
2.85V output |
|
|
VCC_D3V3 |
3.3V output |
|
|
5V_FEM |
Sumber daya chip RF PA (Input) |
|
|
Jaringan |
Mode Jaringan |
Jaringan Ad Hoc Tanpa Pusat |
|
Kapasitas |
Max 32 simpul |
|
|
Hops |
Mendukung topologi routing multi-hop, hingga 31 hop |
|
|
Komunikasi |
Mendukung mode transmisi unicast, multicast, dan siaran. Setiap node dapat menggunakan tiga mode ini untuk komunikasi |
|
|
Tingkat Data |
Semua node berkomunikasi dan berbagi bandwidth kerja, dan tingkat maksimum adalah 100Mbps |
|
|
Sinkronisasi Waktu |
Independen dari jam eksternal, otomatis sinkron |
|
|
Kontrol daya |
Semua node menyesuaikan adaptif daya transmisi |
|
|
Subnet Fusion |
Dukungan membagi satu jaringan menjadi beberapa jaringan |
|
|
Kecepatan Gerak |
Dukungan maksimum 300km/jam |
|
|
Penyerahan ulang |
HARQ Retransmisi |
|
|
Anti-jam |
Mendukung lompatan frekuensi dinamis di dalam dan di seluruh pita frekuensi |
|
|
