| Nama merek: | IWAVE |
| Nomor Model: | FD-780X |
| MOQ: | 2 |
| harga: | negotiable |
| Waktu Pengiriman: | 5-10Hari |
| Ketentuan Pembayaran: | T/T,L/C,D/P |

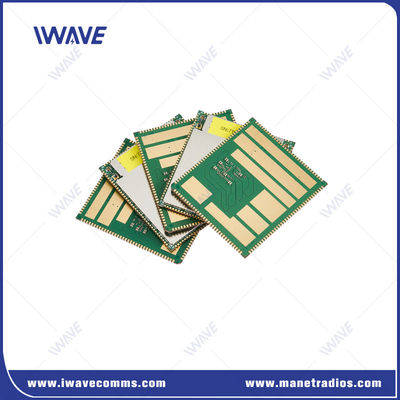

23g 2X2 MIMO Point To Multiple Point Wireless SOC Development Board
Pengantar
FDM-680X adalah papan pengembangan SOC nirkabel MIMO IP PtMP 2x2 200MW yang kompak, yang dirancang untuk komunikasi jarak jauh dan misi udara bervolume data tinggi.konfigurasi daya yang lebih tinggi, seperti model MIMO 10W, juga tersedia.
Sistem ini memanfaatkan arsitektur FPGA dan mendukung kemampuan multi-waveform, operasi ultra-wideband, dan lompatan frekuensi kecepatan tinggi dalam topologi bintang.Ini mampu mentransmisikan data dan video melalui titik ke titik, konfigurasi jaringan point-to-multipoint, dan multipoint-to-multipoint, menjadikannya ideal untuk solusi komunikasi yang fleksibel dan dapat diskalakan.

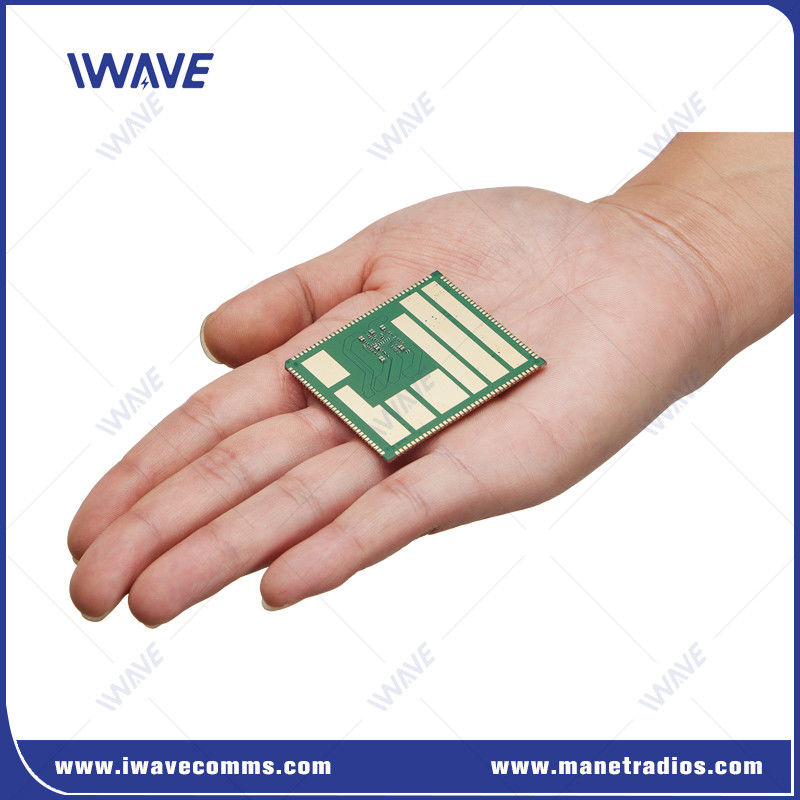

Ukuran 52*46*2.9mm menjadikannya modul radio broadband OEM terkecil dan kandidat ideal untuk integrasi sistem ke dalam sistem tak berawak kecil untuk bekerja di lingkungan yang menantang,seperti pemeriksaan dalam ruangan bangunan atau terowongan.
Keuntungan dariSOC nirkabel
|
|
 |
SpesifikasiSOC nirkabel
|
Fungsi |
Deskripsi |
Rincian |
|
Ukuran PCB |
46.58±0.15mm 520,00±0,15 mm 2.90±0.10mm |
|
|
RF |
Frekuensi |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
Tingkat Daya RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Sensitivitas |
1Mbps |
1.4Ghz ((14700 titik frekuensi) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 titik frekuensi) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 titik frekuensi) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 titik frekuensi) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
Antarmuka |
UART |
3 |
|
HSIC |
USB 2.0 Kecepatan Tinggi |
|
|
USB |
USB 2.0 Kecepatan Tinggi |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenna |
2 |
|
|
Kekuatan |
VSYS |
3.7V ~ 4.35V ((4V disarankan) |
|
D1V8A |
1.8V Daya Keluar |
|
|
D2V85A |
2.85V Daya Keluar |
|
|
VCC_D3V3 |
3.3V Daya Keluar |
|
|
5V_FEM |
Menghidupkan chip RF PA |
|
|
Node master-slave |
Konfigurasi simpul pusat |
Setiap node di jaringan dapat dikonfigurasi sebagai node master. |
|
Tingkat Data |
Semua node berbagi uplink dan downlink sistem kapasitas data rate |
|
|
Kapasitas |
Mendukung jumlah node jaringan N≥2 dan hingga 64 node layanan atau 63 node keadaan IDLE. |
|
|
Mode Komunikasi |
Setiap node di jaringan dapat dikonfigurasi sebagai node master. |
|
|
Semua node berbagi uplink dan downlink sistem kapasitas data rate |
||
|
Akses |
Mendukung beberapa node slave untuk mengakses jaringan Pada saat yang sama. |
|
|
Tingkat Data |
Semua node slave dan master node berbagi kerja Bandwidth dalam satu arah. Simultan hulu dan hilir (20Mhz, tidak kurang dari 100Mbps) |
|
|
Status Koneksi |
Semua node di jaringan tetap terhubung setiap saat. |
|
|
Kontrol daya |
Adaptif menyesuaikan daya transmisi. |
|
|
Booting up |
Kedua node master dan node slave mendukung preset |
|
|
Daya tetap |
Konfigurasi daya tetap (hanya memodifikasi master node) |
|
|
Frekuensi tetap |
Konfigurasi frekuensi kunci |
|
|
|
