| Nama merek: | IWAVE |
| Nomor Model: | FD-680X |
| MOQ: | 2 |
| harga: | negotiable |
| Waktu Pengiriman: | 5-10Hari |
| Ketentuan Pembayaran: | T/T,L/C,D/P |
Hopping Frequency Video And Telemetry Data Transceiver untuk sistem tak berawak
Pengantar
FDM-680X Unmanned Systems dibangun di atas arsitektur FPGA 2.0 yang canggih, menggabungkan multi-waveform, ultra-wideband, dan teknologi frekuensi hopping berkecepatan tinggi.Ini memiliki kemampuan MIMO (Multiple Input Multiple Output) dual-receive dan dual-transmit, yang sangat meningkatkan jangkauan dan keandalan transmisi data. Sistem ini memastikan koneksi nirkabel yang kuat untuk kendaraan seluler dan platform tanpa awak,menyediakan komunikasi tanpa gangguan bahkan selama manuver kecepatan tinggi hingga 300 km/jam.

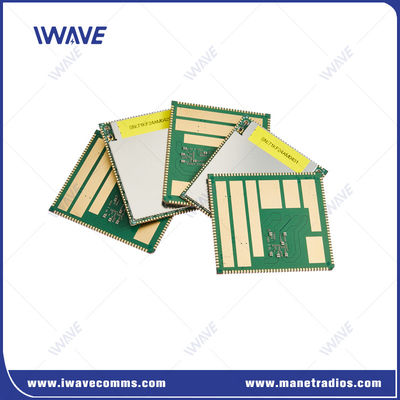

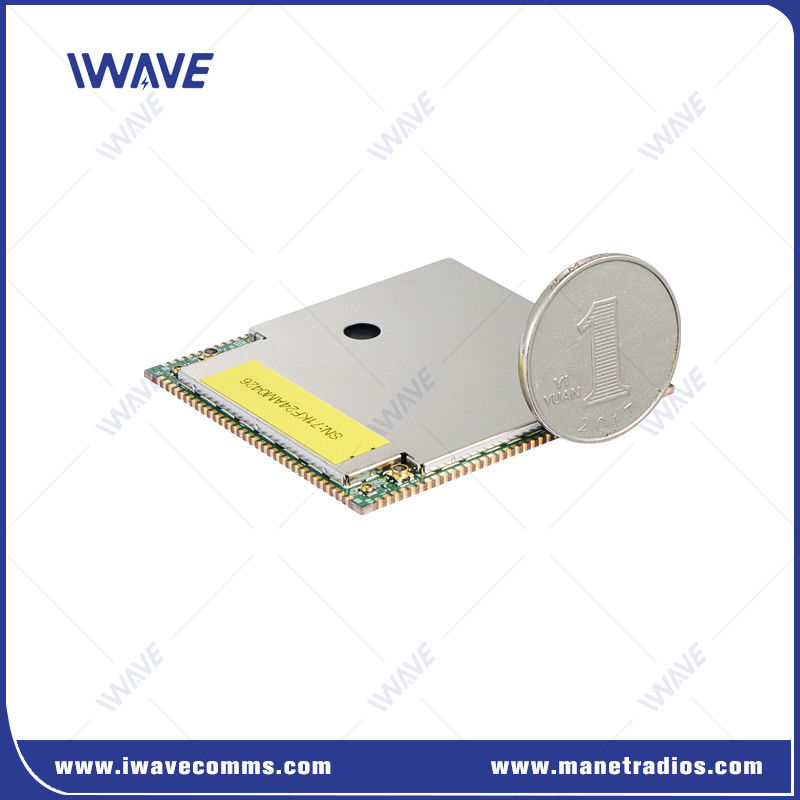

Ukuran 52*46*2.9mm menjadikannya modul radio broadband OEM terkecil dan kandidat ideal untuk integrasi sistem ke dalam sistem tak berawak kecil untuk bekerja di lingkungan yang menantang,seperti pemeriksaan dalam ruangan bangunan atau terowongan.
Keuntungan dariSistem Tanpa Awak
|
Karakteristik Wireless |
Keamanan | Karakteristik transmisi | Karakteristik Lapisan Fisik |
|
|
|
|
Aplikasi
Kendaraan udara tak berawak (UAV)
Kendaraan darat tak berawak (UGV)
Kapal permukaan otonom (ASV)
Manajemen Armada Robot
Jaringan Respon Darurat
Jaringan Taktis Militer
Smart City
Tim yang Terhubung di Lingkungan Terpencil
Industri IoT (IIoT)
Komunikasi Vehicle-to-Everything (V2X)
Drone Berserombongan
SpesifikasiSOC nirkabel
|
Fungsi |
Deskripsi |
Rincian |
|
Ukuran PCB |
46.58±0.15mm 520,00±0,15 mm 2.90±0.10mm |
|
|
RF |
Frekuensi |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
Tingkat Daya RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Sensitivitas |
1Mbps |
1.4Ghz ((14700 titik frekuensi) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 titik frekuensi) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 titik frekuensi) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 titik frekuensi) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
Antarmuka |
UART |
3 |
|
HSIC |
USB 2.0 Kecepatan Tinggi |
|
|
USB |
USB 2.0 Kecepatan Tinggi |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenna |
2 |
|
|
Kekuatan |
VSYS |
3.7V ~ 4.35V ((4V disarankan) |
|
D1V8A |
1.8V Daya Keluar |
|
|
D2V85A |
2.85V Daya Keluar |
|
|
VCC_D3V3 |
3.3V Daya Keluar |
|
|
5V_FEM |
Menghidupkan chip RF PA |
|
|
Node master-slave |
Konfigurasi simpul pusat |
Setiap node di jaringan dapat dikonfigurasi sebagai node master. |
|
Tingkat Data |
Semua node berbagi uplink dan downlink sistem kapasitas data rate |
|
|
Kapasitas |
Mendukung jumlah node jaringan N≥2 dan hingga 64 node layanan atau 63 node keadaan IDLE. |
|
|
Mode Komunikasi |
Setiap node di jaringan dapat dikonfigurasi sebagai node master. |
|
|
Semua node berbagi uplink dan downlink sistem kapasitas data rate |
||
|
Akses |
Mendukung beberapa node slave untuk mengakses jaringan Pada saat yang sama. |
|
|
Tingkat Data |
Semua node slave dan master node berbagi kerja Bandwidth dalam satu arah. Simultan hulu dan hilir (20Mhz, tidak kurang dari 100Mbps) |
|
|
Status Koneksi |
Semua node di jaringan tetap terhubung setiap saat. |
|
|
Kontrol daya |
Adaptif menyesuaikan daya transmisi. |
|
|
Booting up |
Kedua node master dan node slave mendukung preset |
|
|
Daya tetap |
Konfigurasi daya tetap (hanya memodifikasi master node) |
|
|
Frekuensi tetap |
Konfigurasi frekuensi kunci |
|
|
|
