Model:FD-61MN

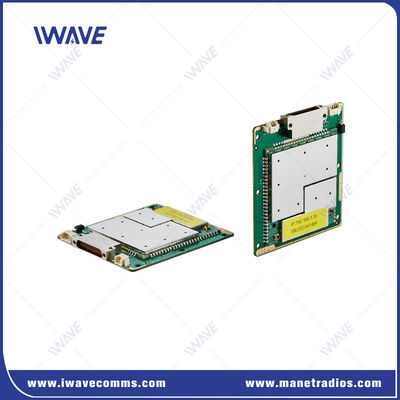

FD-61MN Wireless IP MESH Ethernet & Full Duplex TTL Serial Data Link

Pengantar

PeraturanFD-61MNadalah modul transmisi data miniatur yang sangat serbaguna, ideal untuk sistem kendaraan tak berawak, menawarkan komunikasi nirkabel jarak jauh yang stabil dengan fitur anti-jamming yang kuat.Kemampuannya untuk membentuk dan menyembuhkan jaringan jaring secara otonom membuatnya sempurna untuk lingkungan dinamis seperti kawanan UAV atau armada robot.

Fitur Utama:

• FD-61MN adalah produk transmisi nirkabel yang dirancang oleh IWAVE berdasarkan chipset SOC yang matang, yang merupakan radio IP MESH yang menawarkan data TCPIP/UDP full duplex dan komunikasi data kontrol TTL.

• FD-61MN dirancang berdasarkan standar komunikasi nirkabel TD-LTE.

• Memberikan koneksi komunikasi nirkabel video HD, data dan data kontrol serial berdasarkan IP

• Teknologi hopping frekuensi otomatis (FHSS) dan modulasi adaptif untuk anti interferensi.

• Membangun jaringan jaring yang terus beradaptasi dan membentuk diri sendiri, yang memungkinkan node untuk bergabung atau keluar kapan saja,dengan arsitektur terdesentralisasi yang unik yang memberikan kontinuitas bahkan ketika satu atau lebih node hilang.

Aplikasi:

• Anti-Jamming

Menggunakan frekuensi hopping, modulasi adaptif, daya transmisi RF adaptif, dan routing MANET untuk memastikan konektivitas di bawah kondisi yang buruk.

• Tiga port Ethernet

Konektivitas Serbaguna: Mendukung koneksi ke berbagai perangkat data, termasuk kamera, PC onboard, dan sensor.

• Antarmuka Plug-in Penerbangan Standar Tinggi

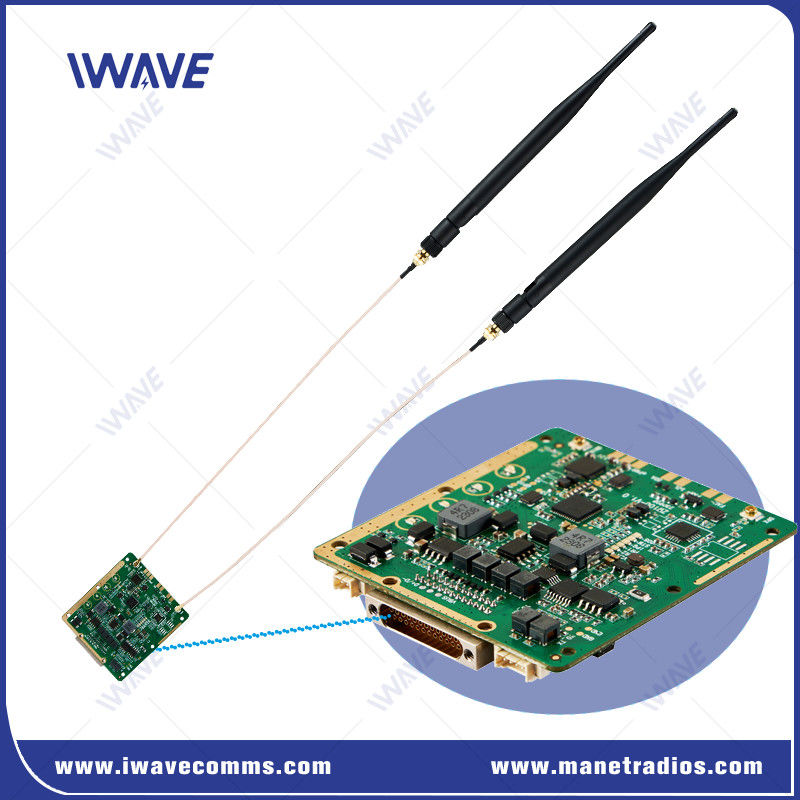

Konektor J30JZ:Memerlukan ruang instalasi minimal.Ringan dan dapat diandalkan: Memastikan komunikasi yang stabil dan dapat diandalkan dengan pelindung elektromagnetik yang baik dan ketahanan dampak.Koneksi yang dapat disesuaikan: Pin dan soket yang dapat dikonfigurasi untuk memenuhi berbagai kebutuhan koneksi dan komunikasi.

Band frekuensi
1.4GHz	1427.9-1447.9MHz
800 MHz	806-826MHz
2.4GHz	2401.5-2481.5 MHz
Tanpa kabel
Mode Komunikasi	Unicast, multicast, siaran
Mode Transmisi	Full Duplex
Mode Jaringan	Penyembuhan diri	Adaptasi diri, organisasi diri, konfigurasi diri, pemeliharaan diri
	Routing Dinamis	Otomatis memperbarui rute berdasarkan kondisi link real-time
Kontrol Jaringan	Pemantauan Negara	Status koneksi /rsrp/snr/jarak/uplink dan downlink throughput
Manajemen Sistem	WATCHDOG: semua pengecualian tingkat sistem dapat diidentifikasi, reset otomatis
Pengiriman ulang	L1	Menentukan apakah akan mentransmisikan kembali berdasarkan data yang berbeda yang dibawa. (AM/UM); HARQ mentransmisikan kembali
	L2	HARQ mengirimkan kembali

Sensitivitas penerima			Sensitivitas (BLER ≤ 3%)
2.4GHz	20 MHz	-99dBm	1.4GHz	10MHz	-91dBm ((10Mbps)
	10 MHz	-103dBm		10MHz	-96dBm ((5Mbps)
	5 MHz	-104dBm		5MHz	-82dBm ((10Mbps)
	3 MHz	-106dBm		5MHz	-91dBm ((5Mbps)
1.4GHz	20 MHz	-100dBm		3MHz	-86dBm ((5Mbps)
	10 MHz	-103dBm		3MHz	-97dBm ((2Mbps)
	5 MHz	-104dBm		2MHz	-84dBm ((2Mbps)
	3 MHz	-106dBm	800 MHz	10MHz	-91dBm ((10Mbps)
800 MHz	20 MHz	-100dBm		10MHz	-97dBm ((5Mbps)
	10 MHz	-103dBm		5MHz	-84dBm ((10Mbps)
	5 MHz	-104dBm		5MHz	-94dBm ((5Mbps)
	3 MHz	-106dBm		3MHz	-87dBm ((5Mbps)
				3MHz	-98dBm ((2Mbps)
				2MHz	-84dBm ((2Mbps)

Antarmuka
RF	2 x IPX
Ethernet	3xEthernet
Serial Port	3x PORT SERIAL
Input daya	2*Input daya (alternatif)

Mekanis
Suhu	-40°C~+80°C
Berat badan	26 gram
Dimensi	60 x 55 x 5,7 mm
Stabilitas	MTBF≥10000hr
