| Nama merek: | IWAVE |
| Nomor Model: | FDM-66MN |
| MOQ: | 2 pcs |
| harga: | dapat dinegosiasikan |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | D/P,T/T,L/C |
Super Light OEM Digital IP Data Link Untuk Transmisi Video
PeraturanFDM-66MNadalah solusi transmisi nirkabel mutakhir yang dirancang oleh IWAVE, menggunakan chipset SOC yang matang untuk peningkatan kinerja. radio yang kuat ini menawarkan kemampuan NLOS (Non-Line-of-Sight) yang kuat,menyediakan komunikasi full-duplex untuk data TCP/IP/UDP dan sinyal kontrol TTL.

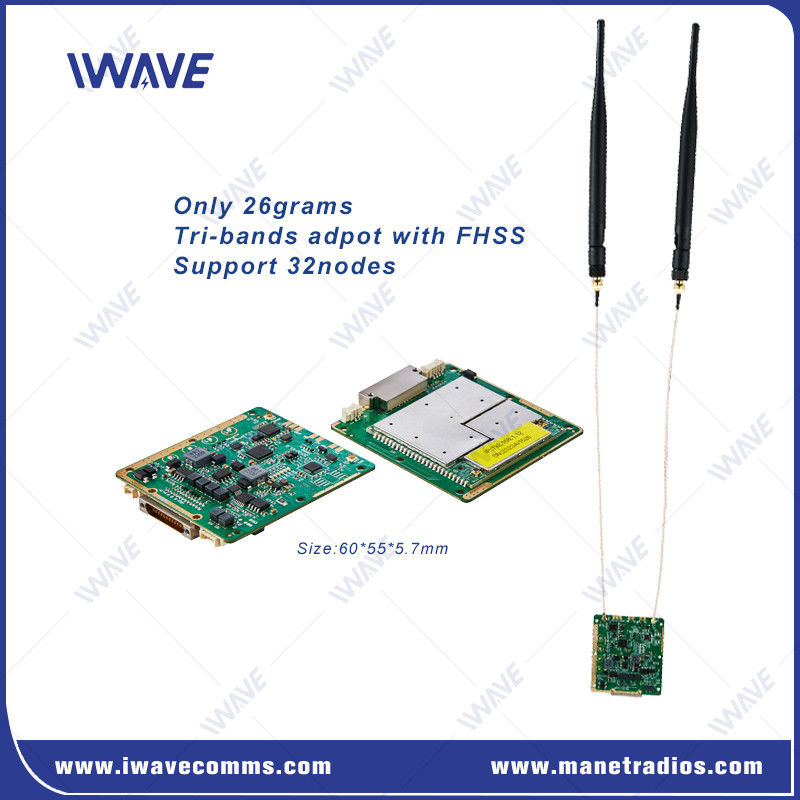

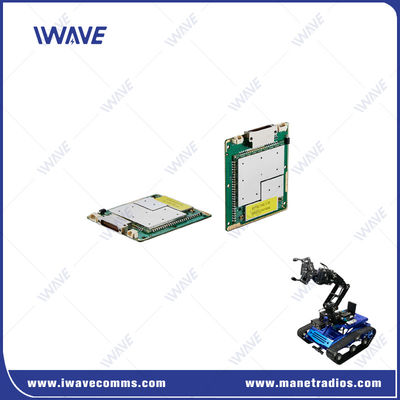

FDM-66MN adalah transceiver video digital ultra-miniatur dengan dimensi 60*55*5.7mm dan berat 26 gram.Ukuran mini membuatnya ideal untuk aplikasi sensitif berat dan ruang seperti drone kecil atau platform UGV.Fitur Utama:
Kemampuan transmisi data yang kuat dan stabil:Menggunakan teknologi adaptif pengkodean untuk secara otomatis beralih mekanisme pengkodean dan modulasi sesuai dengan kualitas sinyal untuk menghindari jitter besar dalam kecepatan transmisi ketika sinyal berubah.
Memberikan video HD, data dan data kontrol serial berdasarkan IP
Teknologi lompatan frekuensi otomatis (FHSS) dan modulasi adaptif untuk anti interferensi.
Dukungan titik ke titik dan titik ke titik ganda (topologi bintang)
3*Port Ethernet untuk integrasi berbagai terminal
Masukan tegangan lebar: DV5-32V
Komunikasi IP latensi rendah
FDM-66MN adalah solusi ideal untuk aplikasi yang menuntut seperti pemantauan jarak jauh, kendaraan otonom, dan armada drone.Hal ini memastikan operasi yang dapat diandalkan dan efisien bahkan di lingkungan yang paling kompleks.
Antarmuka
Spesifikasi
| Umum | ||
| Teknologi | Basis nirkabel pada standar teknologi nirkabel TD-LTE | |
| Enkripsi | ZUC/SNOW3G/AES ((128/256) OpsionalLayer-2 | |
| Tingkat Data | 30Mbps ((Uplink dan Downlink) | |
| Distribusi rata-rata adaptif tingkat data sistem | ||
| Mendukung pengguna untuk mengatur batas kecepatan | ||
| Jangkauan | 10km-15km ((udara ke tanah) 500m-3km ((NLOS Dari tanah ke tanah) |
|
| Kapasitas | 16 simpul | |
| Bandwidth | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Kekuatan | 25dBm±2 (2w atau 10w atas permintaan) Semua node secara otomatis menyesuaikan daya transmisi |
|
| Modulasi | QPSK, 16QAM, 64QAM | |
| Anti-Jamming | Otomatis melompat frekuensi lintas pita | |
| Konsumsi Daya | Rata-rata: 4-4.5Watt Max: 8Watt |
|
| Input daya | DC5V-32V | |
| Sensitivitas penerima | Sensitivitas (BLER ≤ 3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4GHz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Band frekuensi | |||||||
| 1.4GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4GHz | 2401.5-2481.5 MHz | ||||||
| Mode Komunikasi | Unicast, multicast, siaran | ||||||
| Mode Transmisi | Full Duplex | ||||||
| Mode Jaringan | Routing Dinamis | Otomatis memperbarui rute berdasarkan kondisi link real-time | |||||
| Kontrol Jaringan | Pemantauan Negara | Status koneksi /rsrp/snr/jarak/uplink dan downlink throughput | |||||
| Manajemen Sistem | WATCHDOG: semua pengecualian tingkat sistem dapat diidentifikasi, reset otomatis | ||||||
| Pengiriman ulang | L1 | Menentukan apakah akan mentransmisikan kembali berdasarkan data yang berbeda yang dibawa. (AM/UM); HARQ mentransmisikan kembali | |||||
| L2 | HARQ mengirimkan kembali | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serial Port | 2x RS232 | |
| Input daya | 2*Input daya (alternatif) | |
| Kontrol Transmisi Data | |||||
| Antarmuka Perintah | Konfigurasi perintah AT | Dukungan port VCOM/UART dan port lain untuk konfigurasi perintah AT | |||
| Manajemen Konfigurasi | Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak | ||||
| Mode Kerja | Modus server TCP Modus klien TCP Modus UDP Multicast UDP MQTT Modbus |
● Ketika diatur sebagai server TCP, server port serial menunggu koneksi komputer. ● Ketika diatur sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan. ● TCP server, TCP klien, UDP, UDP multicast, TCP server/klien koeksistensi, MQTT |
|||
| Tingkat Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Mode Transmisi | Mode pass-through | ||||
| Protokol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mekanis | ||
| Suhu | -40°C~+80°C | |
| Berat badan | 26 gram | |
| Dimensi | 60 x 55 x 5,7 mm | |
| Stabilitas | MTBF≥10000hr | |
