| Nama merek: | IWAVE |
| Nomor Model: | FDM-6802PTM |
| MOQ: | 2Unit |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C,D/P,T/T |
Sistem Transmisi Wireless Berkinerja Tinggi untuk Komunikasi Video dan Data HD
Deskripsi

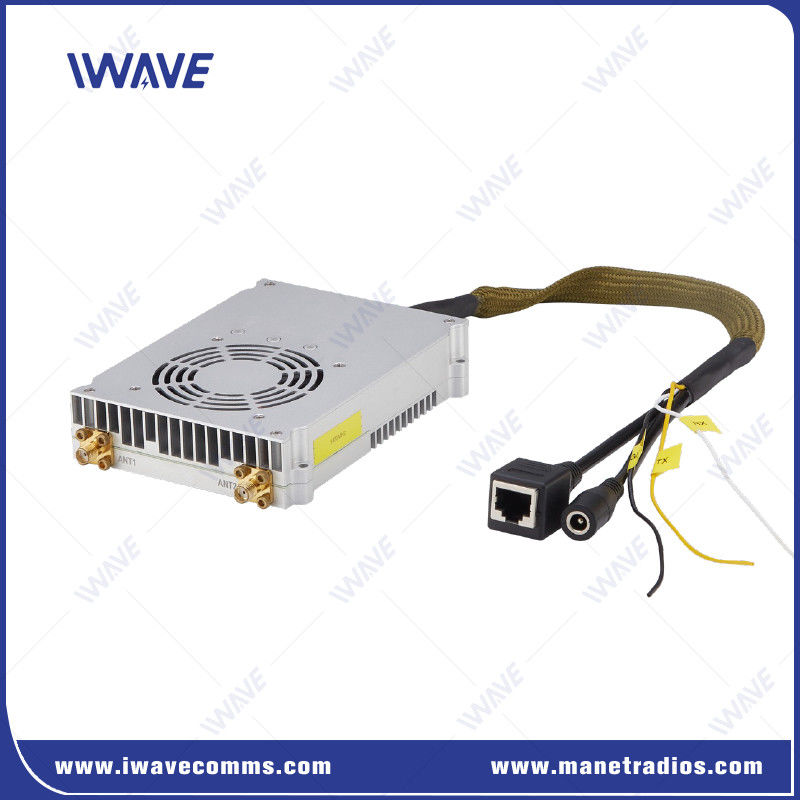

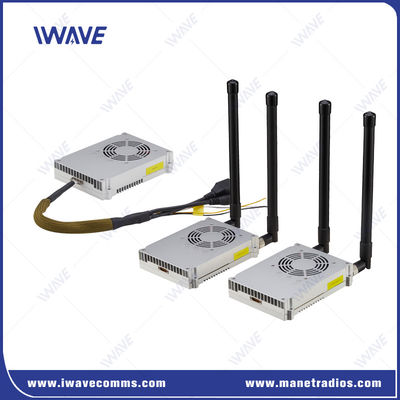

PeraturanFDM-6802PTM, yang dirancang oleh IWAVE adalah solusi transmisi nirkabel mutakhir berdasarkan chipset SOC yang matang.2 watt daya keluardan2x2 MIMO, memberikan kuat dan amanKomunikasi berbasis IPuntuk video HD, data, dan kontrol serial.
Ini memiliki keuntungan besar dalam diterapkan untuk VTOL / fixed wing drone / helikopter transmisi nirkabel dengan berat hanya 273g.
Ini datang dalam versi 10W dan 20W untuk menciptakan tautan komunikasi terenkripsi untuk kawanan UAV di luar garis pandang di lingkungan RF yang kompleks.
Fitur Utama
|
|
Frekuensi-Hopping Spread Spectrum (FHSS)
Produk IWAVE IP MESH secara internal akan menghitung dan mengevaluasi link saat ini berdasarkan faktor-faktor seperti kekuatan sinyal yang diterima RSRP, rasio sinyal ke kebisingan SNR, dan tingkat kesalahan bit SER.Jika kondisinya dipenuhi, akan melakukan frekuensi hopping dan memilih titik frekuensi optimal dari daftar.
Apakah akan melakukan frekuensi hopping tergantung pada keadaan nirkabel. Jika keadaan nirkabel baik, frekuensi hopping tidak akan dilakukan sampai kondisi penilaian terpenuhi.
Kontrol Titik Frekuensi Otomatis
Setelah booting, itu akan mencoba jaringan dengan titik frekuensi yang tersimpan sebelumnya sebelum shutdown terakhir.akan secara otomatis mencoba menggunakan titik frekuensi lain yang tersedia untuk penyebaran jaringan.
Mengapa Memilih FDM-6802PTM?
Bandwidth tinggi:Mengatasi komunikasi video dan data dengan efisien dengan latensi rendah.
Anti-interferensi:FHSS canggih dan modulasi adaptif memastikan operasi tanpa gangguan dalam lingkungan RF yang menantang.
Plug-and-play:Mempermudah penyebaran dengan konfigurasi otomatis dan jaringan dinamis.
Kuat dan Fleksibel:Antarmuka colokan penerbangan J30 dan beberapa opsi komunikasi membuatnya cocok untuk berbagai aplikasi yang tangguh.
PeraturanFDM-6802PTMadalah solusi ideal untuk industri yang membutuhkan sistem transmisi nirkabel yang dapat diandalkan, dapat beradaptasi, dan berkinerja tinggi untuk tugas komunikasi video dan data penting.
Spesifikasi
|
Umum |
Tanpa kabel |
|||
|
Teknologi |
Wireless berdasarkan Standar Teknologi TD-LTE |
Komunikasi |
1T1R |
|
|
Transmisi Video |
Transmisi video HD 1080p, H.264/H.265 adaptif |
Pengiriman data IP |
Mendukung transmisi data berdasarkan paket IP |
|
|
Enkripsi |
ZUC/SNOW3G/AES(128) Layer-2 Opsional |
Data Link |
Komunikasi full duplex |
|
|
Tingkat Data |
Max 100Mbps ((Uplink dan Downlink) |
Rasio Up & Down |
2D3U/3D2U/4D1U/1D4U |
|
|
Jangkauan |
UGV: 5-10KM dari tanah ke tanah ((LOS) |
Rantai Rekonstruksi Otomatis |
Penetapan ulang tautan otomatis setelah kegagalan tautan/mengerahkan kembali jaringan setelah kegagalan tautan |
|
|
Kapasitas |
64 simpul |
PEMANGAT |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102dBm |
|
Kekuatan Transmisi |
2 watt |
10 MHz |
-100dBm |
|
|
Latensi |
Delay antarmuka udara <30 ms |
5 MHz |
-96dBm |
|
|
Modulasi |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
Anti-Jamming |
Frequency Hopping dan Adaptive Modulation |
10 MHz |
-100dBm |
|
|
Bandwidth |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96dBm |
|
|
Konsumsi Daya |
30 watt |
Pilihan Frekuensi |
||
|
Input daya |
DC24V-DC27V |
1.4GHz |
1420Mhz-1530MHz |
|
|
Dimensi |
86*120*24,2mm |
600 MHz |
634Mhz-674Mhz |
|
|
Mekanis |
||
|
Suhu kerja |
-20°C~+55°C |
|
|
Dimensi |
130*100*25mm ((Anten tidak termasuk) |
|
|
Berat badan |
273g |
|
|
Antarmuka |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
Komunitas |
3xSerial Port |
1. DEBUG Serial Port |
|
Kekuatan |
1xDC INPUT |
DC24V-27V |
|
Antarmuka Perintah |
Konfigurasi perintah AT |
API/HTTP/UART untuk konfigurasi perintah AT |
|
Manajemen Konfigurasi |
Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak manajemen |
|
|
Mode Kerja |
Modus server TCP |
Ketika diatur sebagai server TCP, server port serial menunggu koneksi komputer.
lKetika diatur sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan.
Server lTCP, klien TCP, UDP, multicast UDP, koeksistensi server/klien TCP, MQTT
|
|
Tingkat Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Mode Pass-through |
|
|
Manajemen Sistem |
Mendukung fungsi WATCHDOG, semua pengecualian tingkat sistem dapat diidentifikasi dan secara otomatis diatur kembali |
|
|
|
