| Nama merek: | IWAVE |
| Nomor Model: | FDM-6802PTM |
| MOQ: | 2Unit |
| harga: | negotiable |
| Waktu Pengiriman: | 5-8hari kerja |
| Ketentuan Pembayaran: | L/C,D/P,T/T |

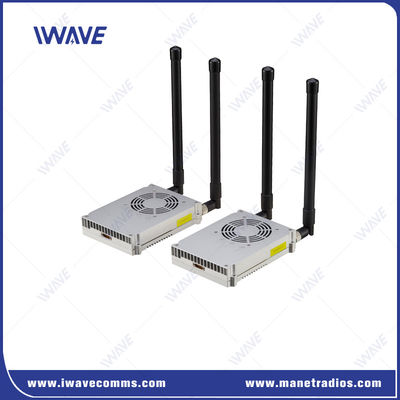

50km 100Mbps TCP UDP IP Digital Data Link Untuk Drone
Deskripsi

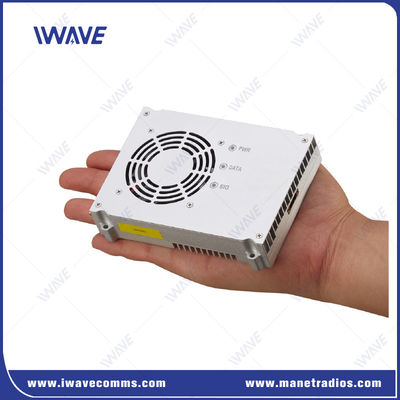

FDM-6802PTMadalah papan jaringan multi-titik untuk video jarak jauh dan data downlink ke tanah.Hal ini dirancang khusus untuk pesawat tak berawak / helikopter / kendaraan video downlink untuk 50km selama bergerak cepat.
Smart antenna MIMO membuat FDM-6802P TM menyediakan video HD real-time dan koneksi Ethernet broadband dengan kecepatan transmisi 100Mbps.
Ini memiliki keuntungan besar dalam diterapkan untuk VTOL / fixed wing drone / helikopter transmisi nirkabel dengan berat hanya 273g.
Fitur Utama
|
|
Komunikasi video HD jarak jauh dan latensi rendah
Menawarkan 50km udara ke tanah full HD video downlink dengan transmisi data bidirectional untuk VTOL / fixed wing drone / helikopter.
Menampilkan kurang dari 60ms-80msof latensi untuk 50km, sehingga Anda dapat melihat dan mengontrol apa yang terjadi hidup.
Kontrol daya otomatis
Kekuatan transmisi dari setiap node diatur dan dikendalikan secara otomatis sesuai dengan kualitas sinyalnya.
HD Video dan Transmisi Data:Memastikan hubungan komunikasi yang stabil dan aman untuk streaming video, telemetri, dan kontrol.
Lingkungan Jaringan DinamisIdeal untuk lingkungan nirkabel yang berubah dengan cepat dan permintaan tinggi.
Penggunaan Industri dan Taktis:Mendukung aplikasi di drone, kendaraan otonom, dan sistem kritis lainnya yang membutuhkan komunikasi jarak jauh yang kuat.
Spesifikasi
|
Umum |
Tanpa kabel |
|||
|
Teknologi |
Wireless berdasarkan Standar Teknologi TD-LTE |
Komunikasi |
1T1R |
|
|
Transmisi Video |
Transmisi video HD 1080p, H.264/H.265 adaptif |
Pengiriman data IP |
Mendukung transmisi data berdasarkan paket IP |
|
|
Enkripsi |
ZUC/SNOW3G/AES(128) Layer-2 Opsional |
Data Link |
Komunikasi full duplex |
|
|
Tingkat Data |
Max 100Mbps ((Uplink dan Downlink) |
Rasio Up & Down |
2D3U/3D2U/4D1U/1D4U |
|
|
Jangkauan |
UGV: 5-10KM dari tanah ke tanah ((LOS) |
Rantai Rekonstruksi Otomatis |
Penetapan ulang tautan otomatis setelah kegagalan tautan/mengerahkan kembali jaringan setelah kegagalan tautan |
|
|
Kapasitas |
64 simpul |
PEMANGAT |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102dBm |
|
Kekuatan Transmisi |
2 watt |
10 MHz |
-100dBm |
|
|
Latensi |
Delay antarmuka udara <30 ms |
5 MHz |
-96dBm |
|
|
Modulasi |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
Anti-Jamming |
Frequency Hopping dan Adaptive Modulation |
10 MHz |
-100dBm |
|
|
Bandwidth |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96dBm |
|
|
Konsumsi Daya |
30 watt |
Pilihan Frekuensi |
||
|
Input daya |
DC24V-DC27V |
1.4GHz |
1420Mhz-1530MHz |
|
|
Dimensi |
86*120*24,2mm |
600 MHz |
634Mhz-674Mhz |
|
|
Mekanis |
||
|
Suhu kerja |
-20°C~+55°C |
|
|
Dimensi |
130*100*25mm ((Anten tidak termasuk) |
|
|
Berat badan |
273g |
|
|
Antarmuka |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
Komunitas |
3xSerial Port |
1. DEBUG Serial Port |
|
Kekuatan |
1xDC INPUT |
DC24V-27V |
|
Antarmuka Perintah |
Konfigurasi perintah AT |
API/HTTP/UART untuk konfigurasi perintah AT |
|
Manajemen Konfigurasi |
Dukungan konfigurasi melalui WEBUI, API, dan perangkat lunak manajemen |
|
|
Mode Kerja |
Modus server TCP |
Ketika diatur sebagai server TCP, server port serial menunggu koneksi komputer.
lKetika diatur sebagai klien TCP, server port serial secara aktif memulai koneksi ke server jaringan yang ditentukan oleh IP tujuan.
Server lTCP, klien TCP, UDP, multicast UDP, koeksistensi server/klien TCP, MQTT
|
|
Tingkat Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Mode Pass-through |
|
|
Manajemen Sistem |
Mendukung fungsi WATCHDOG, semua pengecualian tingkat sistem dapat diidentifikasi dan secara otomatis diatur kembali |
|
|
|
